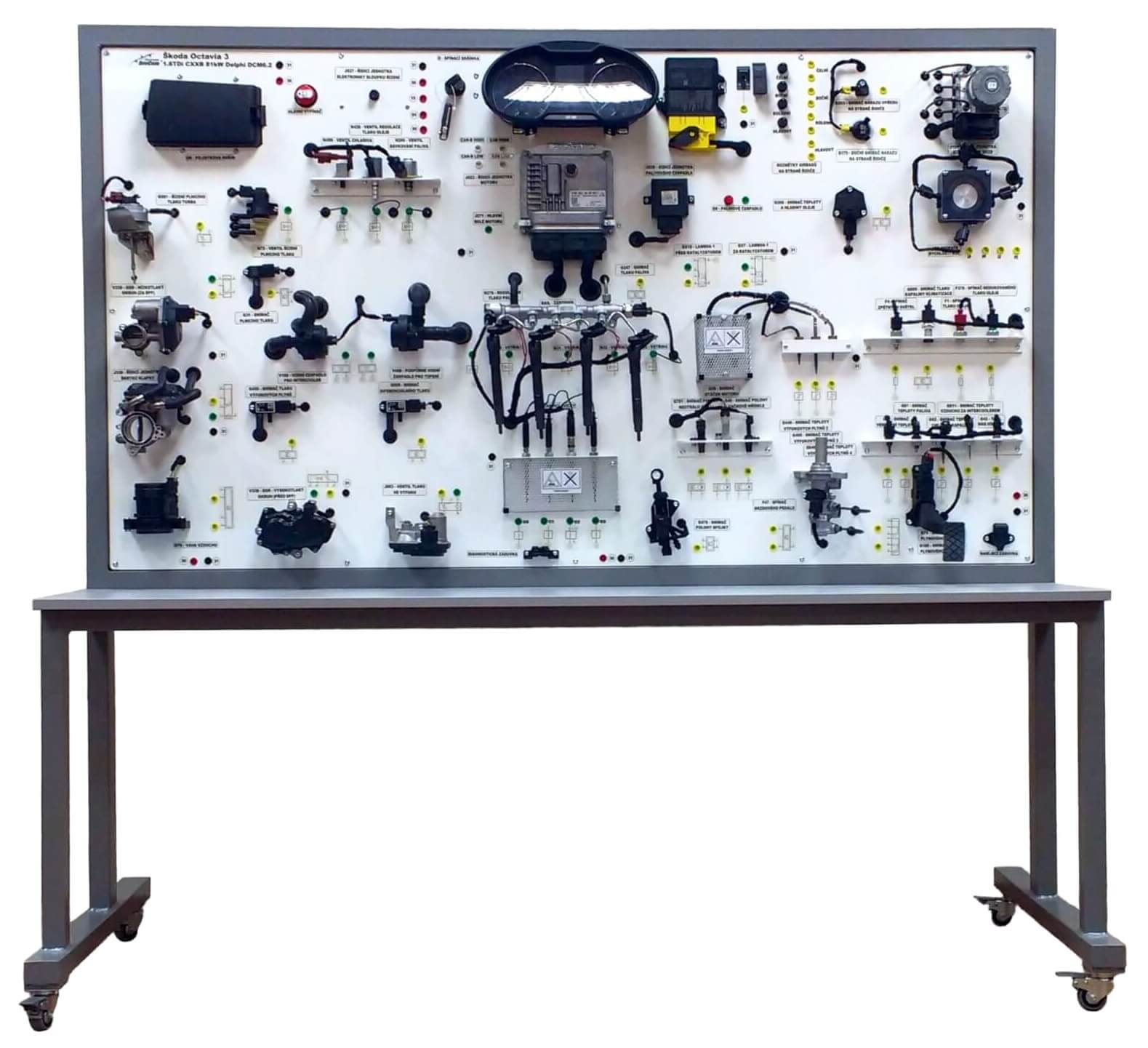

VÝUKOVÉ PANELY

Výukový panel je funkční elektroinstalace vozidla přenesená na přehlednou desku, kde má žák volný přístup ke každému měřicímu bodu. Pracuje se skutečnými řídicími jednotkami, snímači a akčními členy z platformy vozů VW Group, takže naměřené hodnoty i chování systému odpovídají tomu, co vidí mechanik v servisu. Zásadní rozdíl oproti výuce na voze je v tom, kdo řídí zadání: učitel vloží do systému konkrétní závadu, žák ji hledá diagnostikou přes OBD i paralelním měřením v obvodu a učitel přitom vidí, jestli postupuje soustavně nebo náhodně. Chybná diagnostika přitom nic nestojí, protože nehrozí poškození řídicí jednotky školního vozu, a panel navíc nepotřebuje palivo, neprodukuje emise ani hluk, takže se dá provozovat v běžné učebně bez odsávání a bez blokování dílenského zvedáku.

Co panely umožňují:

• odečet měřitelných hodnot a nastavení přímo z reálných komponentů vozidla
• testování akčních členů a sledování jejich signálů multimetrem nebo osciloskopem
• generování závad na jednotlivých komponentech a jejich následné vyhledání
• plně funkční simulaci chování vozidla, včetně komunikace jednotek po sběrnici
• souběžnou práci několika žáků na jednom panelu na téže zadané úloze
• lepší čitelnost při práci s měřicími přístroji než v motorovém prostoru vozu

Typické osazení řídicími jednotkami (konkrétní skladba se liší podle typu panelu a projektu):

• řídicí jednotka motoru, přístrojová deska, jednotka airbagu a ABS
• diagnostické rozhraní datové sběrnice, řídicí jednotka palivového čerpadla
• elektronika sloupku řízení, řídicí jednotka palubní sítě a škrticí klapky

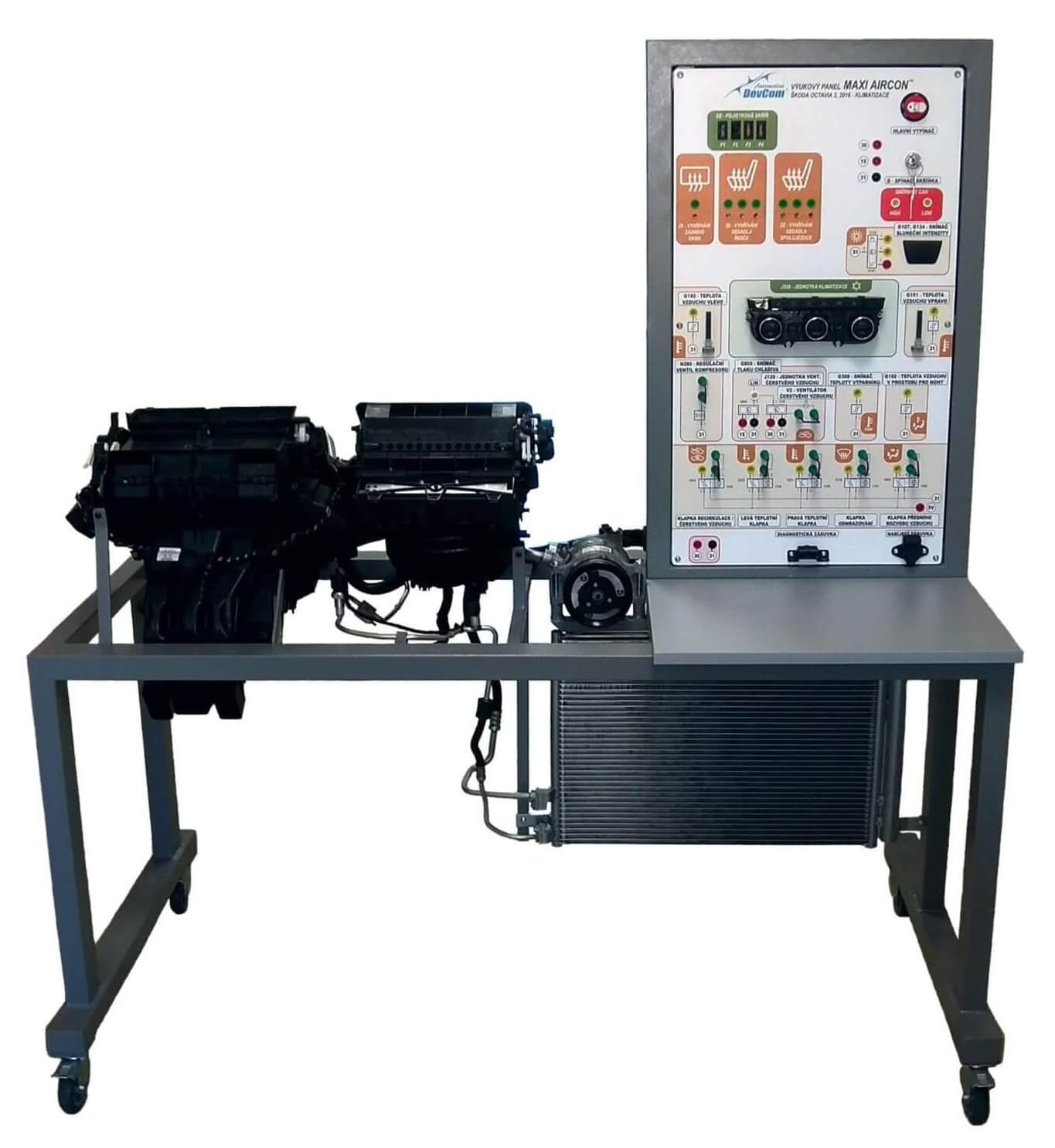

• řídicí jednotka klimatizace

Technické provedení a příslušenství:

• ovládání panelu z webového prohlížeče - čtení měřených hodnot, testování a změna stavů akčních členů, generování závad, měření napětí baterie
• síťové rozhraní Ethernet pro připojení do sítě učebny, kdy je možné panel ovládat z kteréhokoli počítače, učitelského i žákovského a data promítat projektorem celé třídě
• napájení z vestavěné 12V baterie jako ve voze, bez nároků na elektroinstalaci učebny; značková nabíječka je součástí dodávky
• ovládací a výukový software včetně modulu simulace závad ke každému panelu
• volitelně diagnostické přístroje pro sériovou i paralelní diagnostiku za zvýhodněnou cenu, samostatně funkční nebo připojitelné do téže sítě
• volitelně kurzy sériové a paralelní diagnostiky na portálu Moodle a rozhraní CAN BUS se simulátorem chyb, se softwarem pro osobní vozidla, motocykly, nákladní vozy a autobusy i stavební a zemědělské stroje
