DEVCOM Maxi Diesel CR - výukový panel

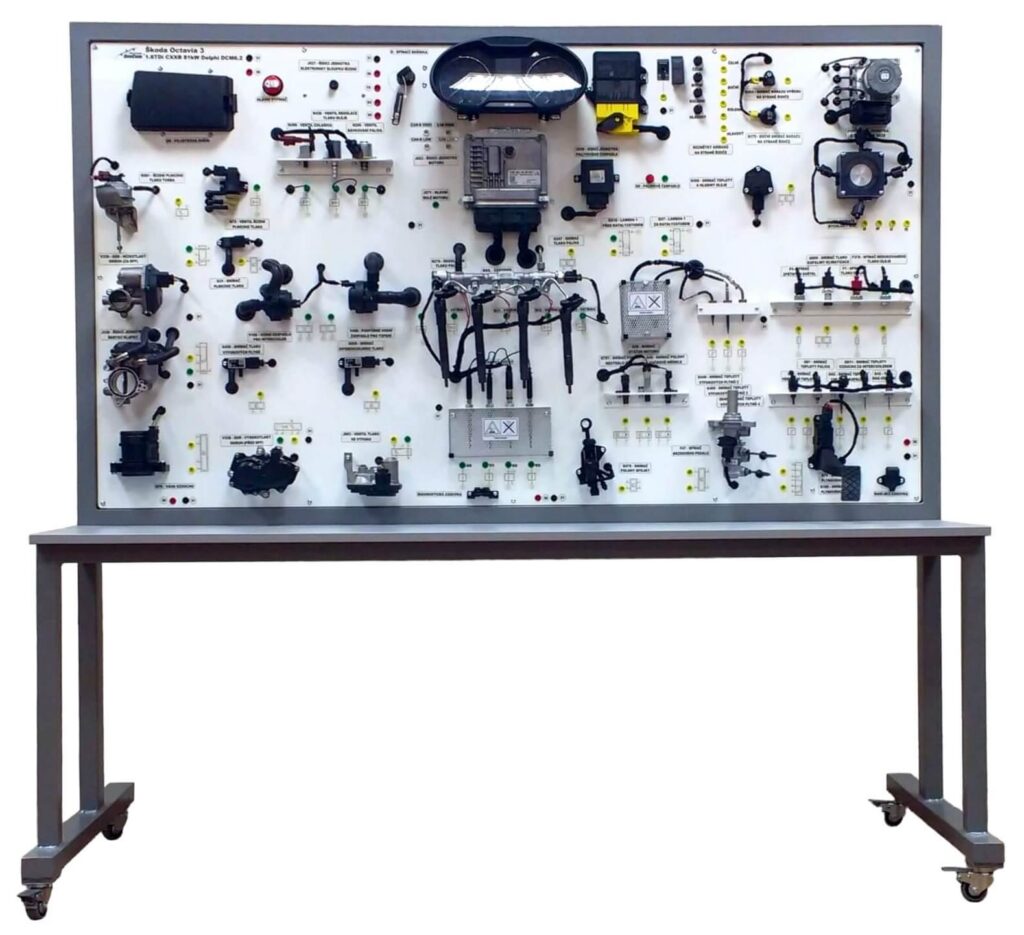

Výukový panel Maxi Diesel CR přenáší kompletní elektroinstalaci vznětového motoru se systémem Common-Rail z vozidla na přehlednou desku, kde na každý měřicí bod žák pohodlně dosáhne multimetrem i osciloskopem. Panel není simulátor: pracuje se skutečnými řídicími jednotkami, snímači a akčními členy z platformy vozů VW Group, takže naměřené hodnoty i chování systému odpovídají tomu, co žák uvidí na voze v dílně. Učitel do panelu zadá konkrétní závadu a sleduje, jak k ní student dochází, jestli postupuje od symptomu přes výpis paměti závad k měření v obvodu nebo jen střílí naslepo. Odpadá přitom riziko, že se při chybné diagnostice poškodí řídicí jednotka drahého školního vozu, a odpadá i palivo, výfukové plyny a hluk v učebně.

Panel obsahuje:

• řídicí jednotku vznětového motoru Delphi DCM6.2
• řídicí jednotku ABS ATE / Continental MK100 ESP
• řídicí jednotku airbagu TRW VW20
• řídicí jednotku palivového čerpadla
• elektroniku sloupku řízení a škrticí klapku
• řídicí jednotku palubní sítě (Continental) a diagnostické rozhraní datové sběrnice / gateway (Lear)
• přístrojovou desku VDDMQBAB
• ovládací a výukový software včetně modulu pro simulaci závad

Co si na něm žák vyzkouší:

• sériovou diagnostiku přes OBD i paralelní měření přímo v obvodu
• vyhledání a vyhodnocení uměle vygenerované závady na konkrétním komponentu
• snímání signálů akčních členů osciloskopem na volně přístupných měřicích bodech
• souběžnou práci několika žáků na jednom panelu
