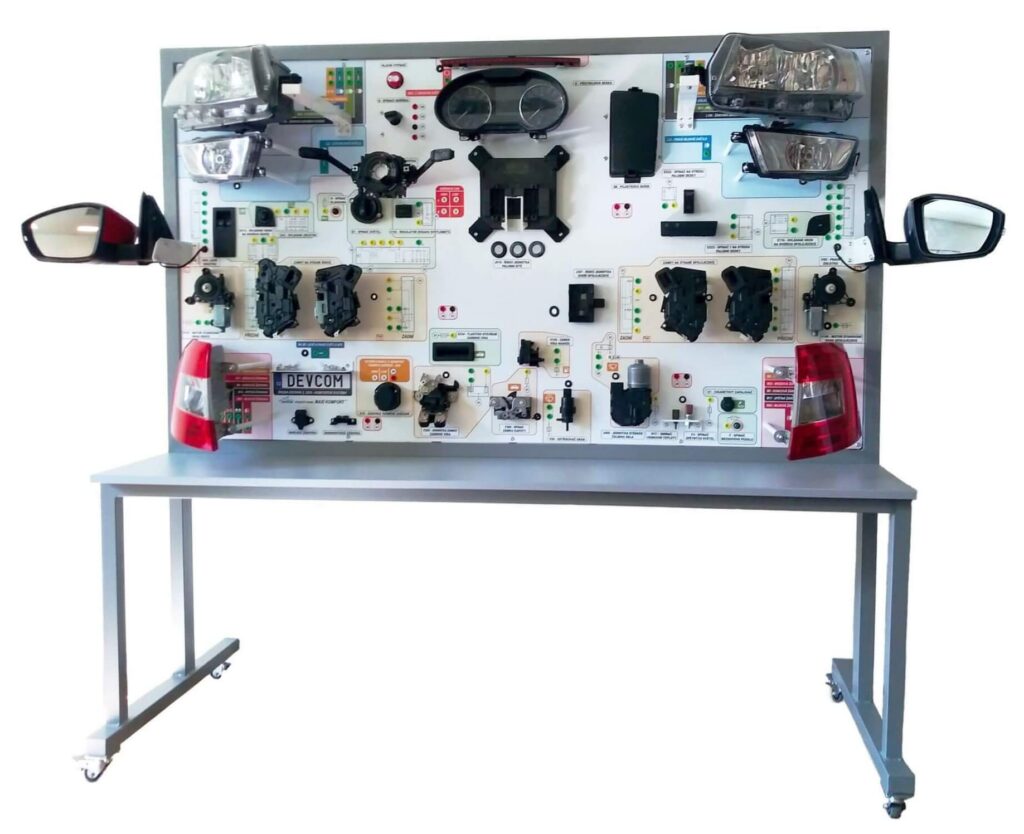

DEVCOM Maxi ComfortSystem - výukový panel

Nejčastější závady, se kterými dnes zákazník přijede do servisu, nejsou v motoru, ale v komfortní elektronice a v komunikaci mezi řídicími jednotkami. Panel Maxi ComfortSystem je věnovaný právě této oblasti: centrální elektronice, sběrnici CAN, centrálnímu zamykání, elektrickému ovládání oken a zrcátek i ovládání světel a směrovek. Protože jsou všechny jednotky a jejich propojení na desce viditelné, může učitel vysvětlit topologii sítě a pak nechat žáka dohledat závadu, kterou do systému vložil, ať už jde o vadný člen, nebo o přerušenou komunikaci. Je to ten typ úlohy, který se na skutečném voze připravuje těžko a ještě hůř kontroluje.

Panel obsahuje:

• řídicí jednotku palubní sítě (Continental)
• řídicí jednotku dveří řidiče (Continental)
• řídicí jednotku dveří spolujezdce (Continental)
• řídicí jednotku tažného zařízení
• elektroniku sloupku řízení
• jednotku stěrače čelního skla (Bosch)
• přístrojovou desku
• diagnostické rozhraní datové sběrnice (Lear)
• ovládací a výukový software včetně modulu pro simulaci závad

Co si na něm žák vyzkouší:

• funkci a diagnostiku centrální elektroniky a datové sběrnice CAN
• centrální zamykání, elektrické ovládání oken a zrcátek
• ovládání světel a směrovek
• vyhledání závady vložené učitelem, včetně přerušené komunikace mezi jednotkami
• sledování signálů na volně přístupných měřicích bodech multimetrem i osciloskopem
