Nejvýkonnější dvousloupový elektrohydraulický zvedák řady ATH Matrix Lift s horním propojením sloupů. Je určený pro dílny, které servisují těžké SUV, pick-upy a velké dodávky až po Mercedes-Benz Sprinter nebo VW Crafter s dlouhým rozvorem. Chod obou sloupů synchronizuje hydraulický systém Synchro Control bez nosných lan, který je elektronicky hlídaný, takže odpadá seřizování a výměna lan. Zvedací vozíky se čtyřmi ložisky přenášejí i vysoké zatížení rovnoměrně do sloupů. Dvojitě kloubová třídílná ramena s dosahem až 1 855 mm a teleskopické talíře najdou zvedací body od malých vozů až po dlouhé dodávky. Ovládat jde zvedák z obou sloupů, které jsou vybavené LCD displejem a energetickým setem s přípojkou 230 V, 12 V a stlačeného vzduchu. Jednotka rychlého zdvihu a spouštění řízené podle zatížení zajišťují plynulý chod, elektromagnetické bezpečnostní západky a funkce Safety Lock chrání obsluhu po celou dobu práce pod vozidlem. Výšku horního příčníku lze nastavit podle stropu a vozidel v dílně.
- Synchro Control: hydraulická synchronizace sloupů bez nosných lan
- Safety Control: elektronické hlídání synchronního chodu a elektromagnetické bezpečnostní západky
- Safety Lock: uložení břemene do bezpečnostních západek
- zvedací vozíky se 4 ložisky pro optimální přenos zatížení
- dvojitě kloubová třídílná ramena s dlouhým dosahem
- teleskopické nosné talíře

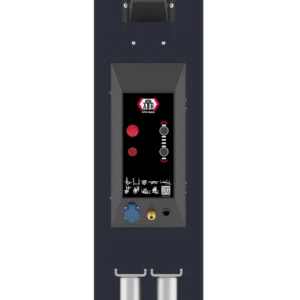

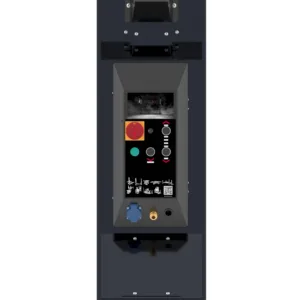

- ovládání na obou sloupech s LCD displejem
- energetický set 230 V / 12 V / stlačený vzduch na obou sloupech
- jednotka rychlého zdvihu
- spouštění závislé na zatížení
- výškově nastavitelný horní příčník
- barevné provedení antracitová RAL 7016 / černá RAL 9005

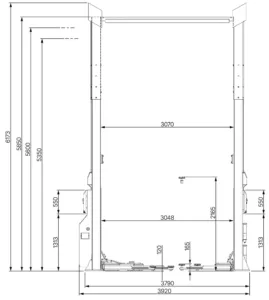

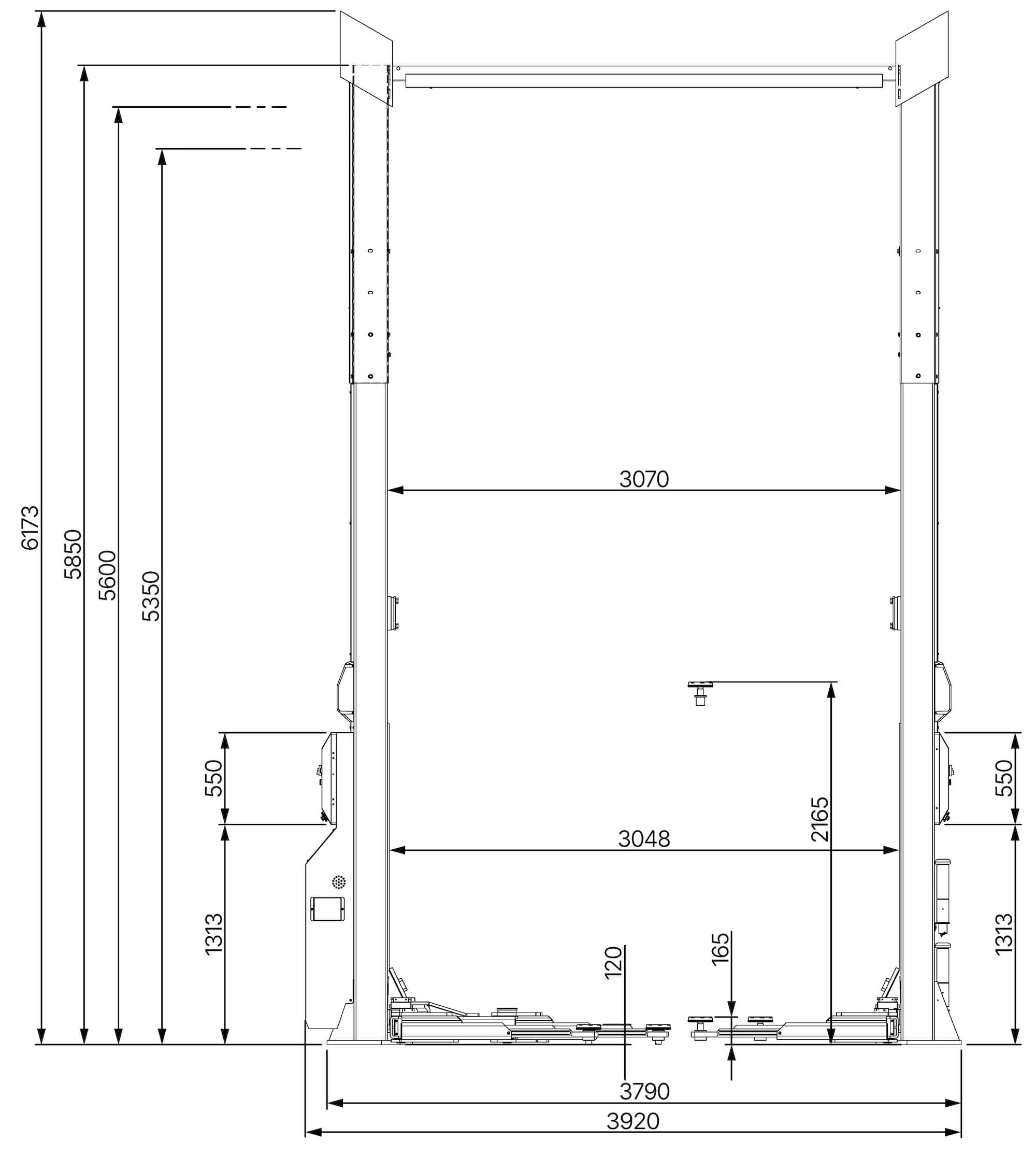

Technická data
- nosnost: 7 500 kg
- výška zdvihu: 2 165 mm
- výška podpěrného talíře: 120 - 165 mm
- dosah ramen: až 1 855 mm
- celková výška: max. 6 173 mm (nastavitelná)
- celková šířka: 3 920 mm (včetně motoru)
- vnitřní šířka mezi sloupy: 3 048 mm
- průjezdná šířka: 2 768 mm
- doba zvedání / spouštění: 50 / 50 s
- příkon motoru: 3 kW
- napájení: 400 V, 3 fáze, jištění C16 A
- základ: beton C25/30, 6 000 × 4 000 × 300 mm
Rozsah dodávky
- 2 sloupy s hydraulickou jednotkou, ovládáním a LCD displejem
- energetický set na obou sloupech
- 4 dvojitě kloubová nosná ramena
- 2 sady nástavců po 4 ks (tvar U 200 mm a standardní 200 mm) s držákem na sloup
Volitelné příslušenství
- ATH_622229 – sada LED osvětlení pro Matrix Lift (4 ks)
- ATH_HDA7210 – stropní vypínání se světelnou závorou
- ATH_HGB8168 – zvedací vidlice, nosnost 3 t (4 ks)
- ATH_HTA2348 / ATH_HTA2349 / ATH_HTA2351 / ATH_HTA2352 – sady adaptérů pro dodávky 1–4 (50 mm)
- ATH_631017 – sada dlouhých nájezdových ramp z gumového granulátu
- ATH_631018 – sada nájezdových ramp z gumového granulátu
- ATH_090598 – montážní sada pro Matrix Lift
