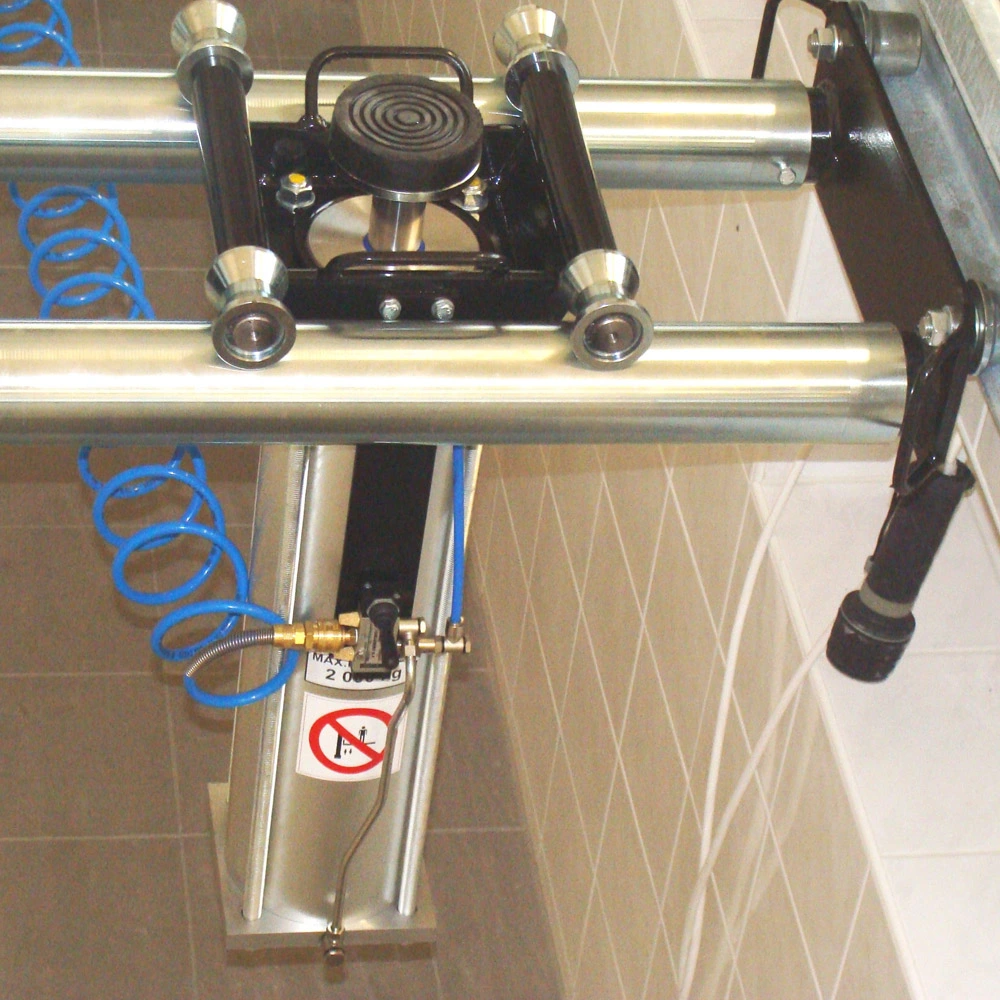

JZP 2/500 - pneumatický jámový zvedák pro STK 2 t

Jámový zvedák JZP 2/500 má nosnost 2 t a zdvih 500mm. Je určen ke zvedání částí motorových vozidel a jednotlivých agregátů při opravách a ve stanicích technických kontrol. Zvedák je schválen pro provoz na STK. Konstrukce zvedáku je řešena tak, aby vyhovovala všem požadavkům na bezpečnost a spolehlivost při práci, s minimálními požadavky na údržbu. Vzduchový válec je vyroben z duralu – odolný proti prorezavění. Montážní jáma musí být opatřena přívodem stlačeného vzduchu min. 0,6 MPa s rozvodem po celé délce montážní jámy.

• konstrukce zvedáku je řešena tak, aby vyhovovala požadavkům na bezpečnost a spolehlivost při práci, s minimálními požadavky na údržbu
• montážní jáma musí být opatřena přívodem stlačeného vzduchu min. 0,6 MPa s rozvodem po celé délce montážní jámy
• zvedák vyžaduje filtrovaný, odkalený a přimazávaný vzduch
• jámové zvedáky je možno vyrobit na jakýkoliv rozměr montážní jámy (nutno uvádět vždy rozměry A, B, C)
• součástí zařízení je i patka s gumovou opěrou, která lze přiobjednat i samostatně

Technická data:

• nosnost 2000 kg
• zdvih 500 mm
• tlak stlačeného vzduchu 6–10 bar s rozvodem v pracovní jámě
• zvedák lze vyrobit dle rozměrů montážní jámy (viz výkres níže)
• doporučený profil L pro pojezdová kolečka
• rozdíl mezi A a B doporučeno cca 10 cm (5 cm pro každou stranu)
• spotřeba vzduchu 10 l
• spotřeba vzduchu při zdvihu cca 40 l/min
• nosnost při tlaku 6 bar: 1100 kg
• nosnost při tlaku 8 bar: 1500 kg
• nosnost při tlaku 10 bar: 2000 kg

Příslušenství:

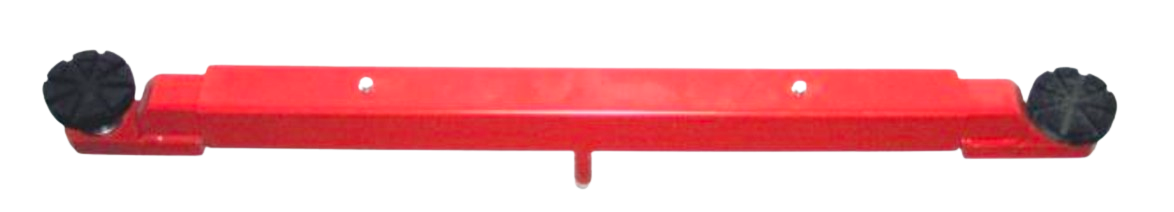

• JZ-P TR 1500 - traverza na jámový zvedák, nosnost 1500 kg, nastavení 680 až 900 mm
