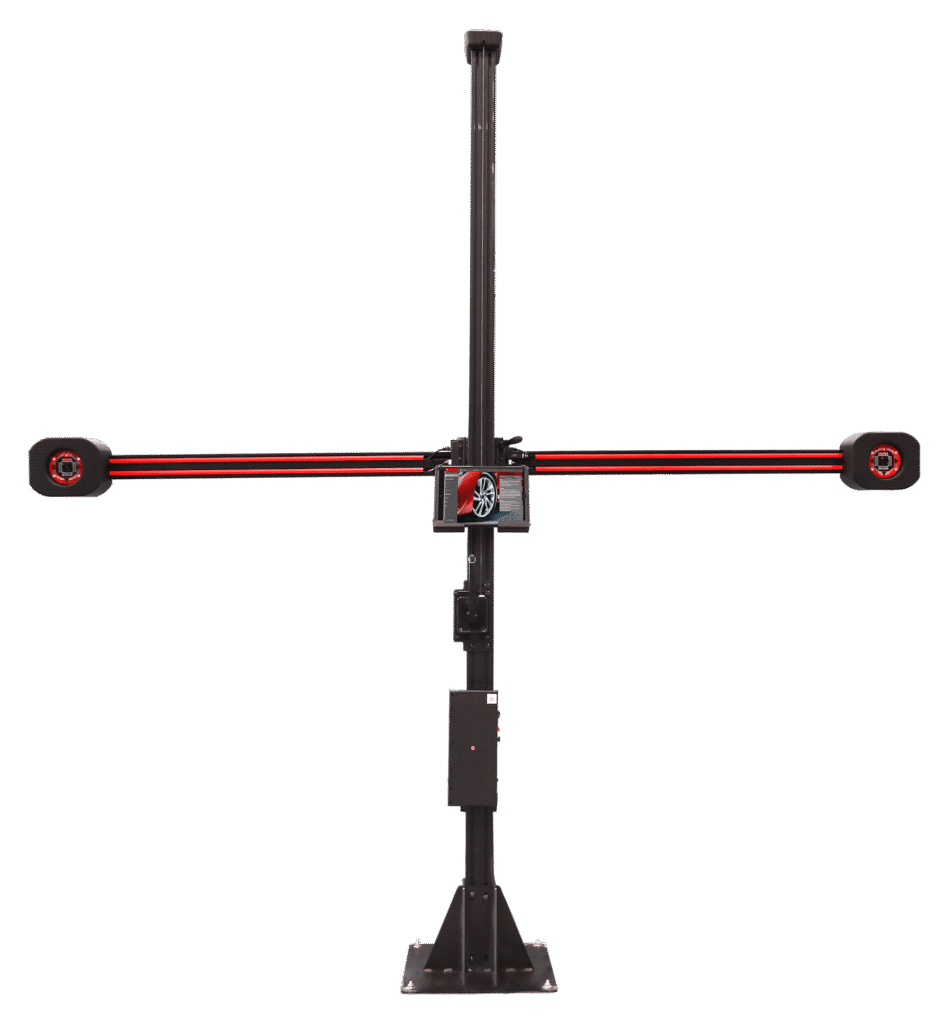

JOHN BEAN V2180 – kompaktní 3D geometrie kol s přenosným tabletem

Chcete v servisu nabídnout seřízení geometrie kol, ale nemáte volné stání pro velkou geometrickou linku? John Bean V2180 je kompaktní 3D geometrie ovládaná tabletem. Technik má celé měření v ruce, hodnoty vidí přímo u kola, které právě seřizuje a nemusí obcházet vůz k monitoru a zpět. Po zásahu okamžitě pozná, jestli se úhel posunul správným směrem. Pro dílnu to znamená ještě jednu praktickou věc: u stání nestojí skříň s počítačem a monitorem. Instalace je velmi rychlá, takže nepřijdete o stání na několik dní.

Princip měření

• proměření všech parametrů během cca 3 min.

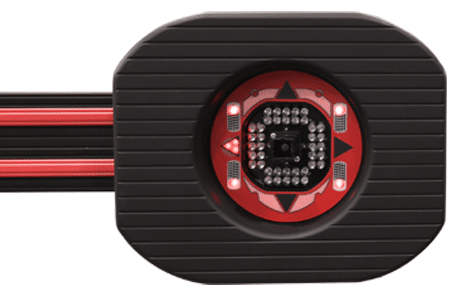

• měření na principu odrazu paprsků ze 2 kamer na 4 plastové terče
• nové menší odlehčené snímací terče – 4 ks
• načtení dat probíhá posuvem vozidla oběma směry jen o cca 10 cm ze středu přední otočné desky
• terče nepodléhají opotřebení, jsou odolné proti pádu a bez nabíjení

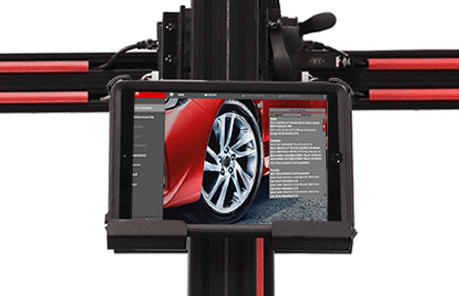

• provedení s ovládacím přenosným tabletem v češtině, otáčením ramene na sloupu s pevnou nebo mobilní instalací, manuální výškové nastavení ramene pro měření v libovolné výšce zvedáku

Co V2180 nabízí

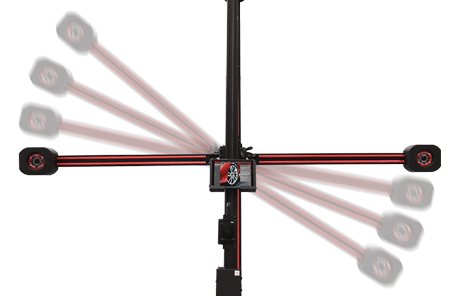

• otočný kamerový nosník zvětšuje volnost při umístění stroje - tam, kde se bojuje o každý metr před stáním, často rozhoduje o tom, jestli geometrie do dílny vůbec půjde postavit
• práce s libovolným typem dílenského zvedáku, protože V2180 nevyžaduje dedikovanou geometrickou linku - rozhodující je rovinnost stání, kterou s vámi ověříme ještě před instalací

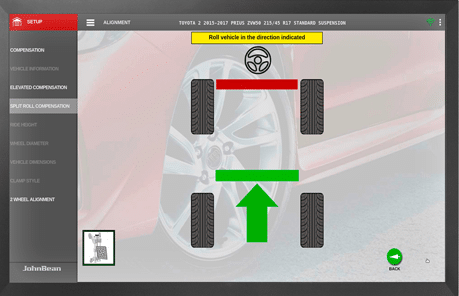

• rychlá kompenzace házivosti, takže doba jednoho měření se drží nízko i při větším počtu vozů za den
• optimalizovaný postup měření, kdy software vede technika krok za krokem a vynechává kroky, které u konkrétního vozu nejsou potřeba

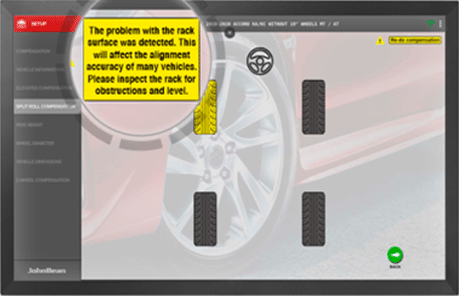

• upozornění, která nezdržují, protože přístroj sleduje pnutí v zavěšení a vlivy prostředí, většinu odchylek dopočítá sám a technika osloví jen tehdy, když je nutný zásah
• protokol rovnou z dílny – přes cloudové služby pošlete výsledek zákazníkovi e-mailem nebo ho vytisknete odkudkoli z provozovny - odpadá přepisování hodnot

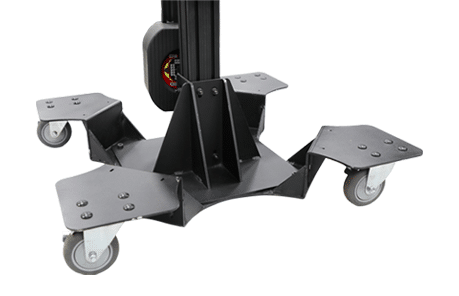

• volitelný mobility kit je obrovskou výhodou, protože stroj snadno přesunete mezi stáními nebo ho uklidíte stranou, když je stání potřeba na jinou práci

Pro jaký provoz se toto zařízení hodí?

V2180 může být skvělou volbou pro servisy, které geometrii teprve zavádějí, a pro pneuservisy, kde je geometrie přirozeným doplňkem k přezutí – zákazník, kterému ukážete nerovnoměrně sjetou pneumatiku, si seřízení objedná sám. Druhou skupinou jsou provozy s omezeným prostorem a dílny s několika stáními, kde geometrie nemá vlastní místo a musí se podle potřeby přesouvat.

Geometrie je předpokladem kalibrace ADAS

Kamery a radary systémů ADAS se kalibrují vůči geometrické ose jízdy. Pokud je vůz z geometrie mimo, kalibrace správný výsledek nedá. Servisy, které dnes řeší kalibraci ADAS, proto řeší i to, čím geometrii měří.

Měření

• příklon rejdové osy (SAI)
• maximální úhel rejdu
• výška karoserie – ruční zadání / automaticky přes terče
• diagonální (křížové) rozměry

Podpora seřizování

• EZ-Toe (seřízení sbíhavosti při natočených kolech)
• seřízení přes A-rameno
• seřízení nápravnice
• seřízení jednou spojovací tyčí
• seřízení řídicí tyče
• seřízení se zvednutým vozidlem

Technická data

• typ měření: 3D obrazové (kamerové)
• ovládání: tablet
• kamerový nosník: otočný
• upínací hlavy: AC100
• průměr ráfku: 11″–22″ (28–56 cm)
• rozchod kol: 122–244 cm (48″–96″)
• rozvor: 201–457 cm (79″–180″)
• napájení: 110–240 V, 50/60 Hz

Standardní příslušenství

• přenosný tablet, Linux software, čeština
• data cca 20 000 vozidel
• 4 x 32 bodové odlehčené terče pro snímání
• 4 x speciální držáky měřicích terčů AC 100 (použití pro kola do 22″)
• stěnový držák pro snímací terče a držáky
