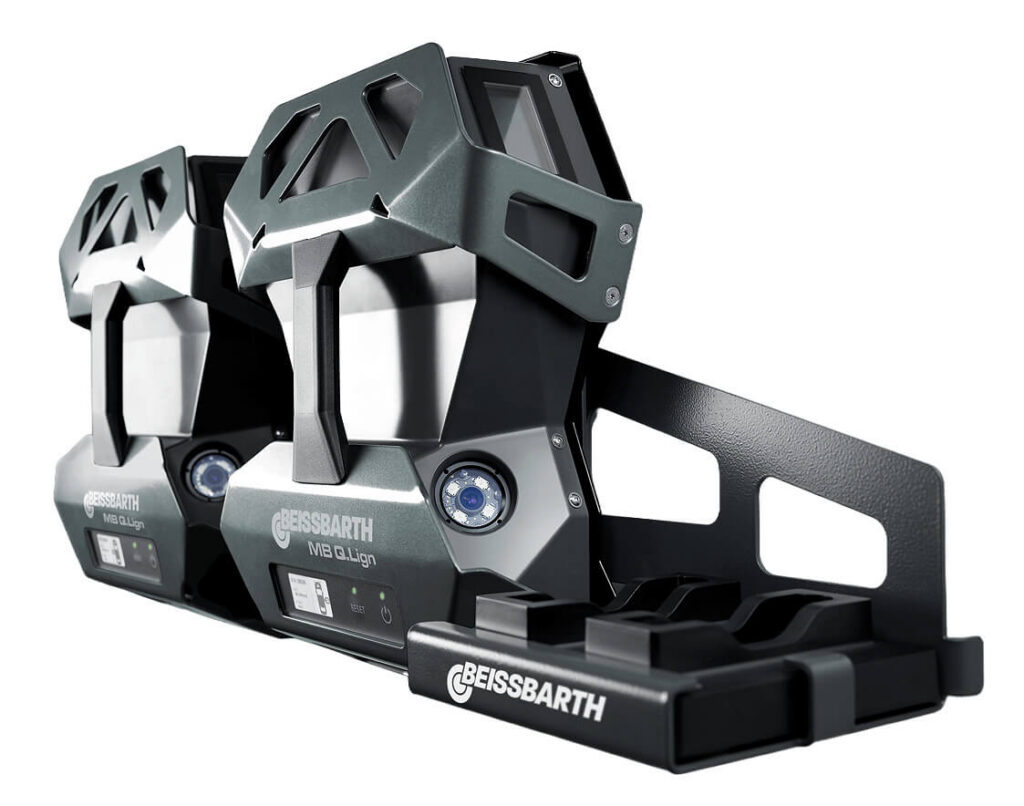

BEISSBARTH MB Q.Lign - 3D geometrie se středovými kamerami, homologace Mercedes-Benz

Inovativní systém 3D geometrie Q.Lign od společnosti Beissbarth – oficiálně schválen společností Mercedes-Benz (pro nastavení geometrie kol všech jejích osobních automobilech a dodávkách).

První webový systém pro seřízení geometrie kol, který eliminuje potřebu vozíku s počítačem. Získejte snadný přístup ke všemu přes tablet odkudkoli ve vaší dílně. Systém Q.Lign je kompletně bezdrátový a napájený vysoce výkonnými lithium-iontovými bateriemi, které poskytují plnou mobilitu a pomáhají maximálně využít prostor vaší dílny.

• zobrazení v tabletu, TV, PC nebo chytrém telefonu (bez potřeby PC vozíku a tiskárny = zpracování obrazu přímo v měřící hlavě, PDF protokoly dostupné v síti)
• možnost použití kteréhokoli terče na kterémkoli kole (zkracuje pracovní čas a snižuje chybovost)
• odklon, záklon a sbíhavost zobrazované na čtyřech malých displejích přímo pod vozidlem
• obě ruce volné pro nastavování (hodnoty jsou vidět na senzorové hlavě)
• umožňuje práci (nastavení geometrie) ve vzpřímené poloze, v jakékoli výšce zvedáku
• měření záklonu čepu zařízení pohodlně i při spuštěném zvedáku
• Intuitivní software s přehlednými procesy a nabídkami
• bezdrátové provedení s napájením z baterie vhodné pro jakýkoli zvedák určený pro geometrii kol
• více místa v dílně, před zvedákem trvale volný prostor
• automatické zadání vozidla - jednoduše naskenováním VIN pomocí tabletu (na čelním skle nebo v dokladech)
• skenování VIN automaticky spustí online proces, 24/7 online přístup k nejnovějším specifikacím vozidla
• specifikace vozidel od výrobce přímo od Mercedes-Benz bez potřeby neustálé instalace databází
• kompletní výběr specifikací vozidla včetně kódů výbavy, není nutné manuální doladění výběru
• automatické zpracování a zobrazení správných specifikací v přístroji pro geometrii kol
• přehledné specifické pracovní pokyny přímo k danému vozu a přehledná grafika pro proces nastavování
• intuitivní zadávání hloubky dezénu, automatický přenos hodnot světlé výšky vozidla

Připojení MB Q.Lign do dílenské sítě umožňuje:

• přímý přístup ke všem měřením napříč celou dílnu (s dosahem sítě)
• přímé stažení PDF protokolů ke sdílení s pojišťovnami nebo zákazníky
• zobrazení měření na tabletu nebo monitoru a jejich přímá diskuse se zákazníkem na místě
• používání síťových tiskáren k minimalizaci chůze a nákladů
• trvalé bezdrátové aktualizace programu „over the air“ (OTA)

Technická data:

• hmotnost: 80 kg
• elektrické připojení: 90–264 V (1 fáze) / 47-63 Hz
• přenos dat: bezdrátový
• měřicí systém: 3D
• spotřeba energie: 45 W
• kapacita baterie: 99 Wh
• rozvor: 1800 - 4500 mm
• min. / max. velikost kola: 525 / 835 mm
• nosnost otočného talíře: 2000 kg
• měření: úhel rozdílu stopy, odklon přední/zadní nápravy, odsazení kola, úhel hnací nápravy, korekce házení, osa symetrie, rozměry vozidla v reálném čase…

Rozsah dodávky:

• magnetické upínače pro disky s roztečí šroubů od 98 do 140 mm
• feritické šrouby kol. 1 sada = 4 kusy
• MB Q.Lign senzorové hlavy (2×)
• displejový modul s MB softwarem
• magnetické upínače 75 mm (4×)
• terče s AutoID (4×)
• Android tablet s ochranným pouzdrem
• zámek brzdy a zámek volantu
• přesná otočná deska s vložkami (2×)
• držák pro montáž měřicích hlav na zeď
• Li-ion baterie a nabíjecí stanice
• adaptér pro zapuštěný zvedák (2×)
• adaptér RS232 na USB 2.0
• databáze vozů Mercedes-Benz + databáze vozidel jiných výrobců

MagneticClamps - magnetické držáky terčů na matice kol (4 ks)

• obj. kód: BBT_1690701521 - 100 mm / BBT_1690701508 - 75 mm
• rychlé a šetrné upevnění na šrouby kola místo na ráfek
• vhodné pro ráfky v provedení 3 / 4 / 5 / 6 děr
• bezpečná centrální podpora pro vysoce přesná měření

Volitelné příslušenství

Q.Grip - bezdotykové držáky terčů na kola (4 ks)

• obj. kód: BBT_1690101010
• nejnovější úroveň „Touchless“ (bezdotykových) kolových držáků na terče
• upevnění za méně než 5 sekund a bez kontaktu s diskem (bez rizika poškrábání disku)
• patentovaný systém ultrarychlého nastavení pro různé průměry kol (bez otáčení kličkou)
• tři uchopovací ramena pro bezpečné a přesné držení během procesu měření
• není třeba demontovat poklice
• rozpětí ramen 525 - 835 mm (pro průměr kola  20,6" - 32,8")

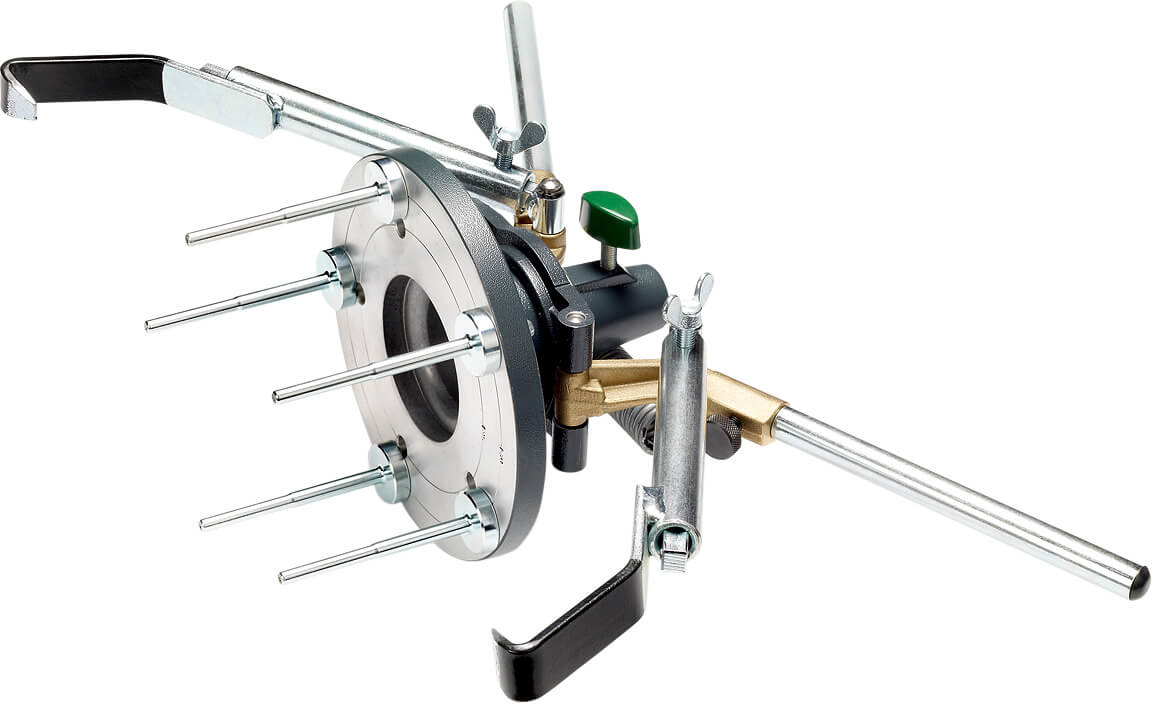

OEM Clamps MB - rychloupínací svorky na kola pro Mercedes-Benz (4 ks)

• obj. kód: BBT_1690801002
• pro originální ráfky Mercedes-Benz s polyuretanovým kontrolním otvorem 5x125 mm a 5x160 mm
• vhodné pro kola s průměrem do 850 mm
• distanční podložky sedí přímo na náboji kola, proto není nutná kompenzace házivosti ráfku
• rychlá a bezpečná instalace na vozidlo
• vysoká přesnost měření
• vhodné pro systémy CCD a Q.Lign

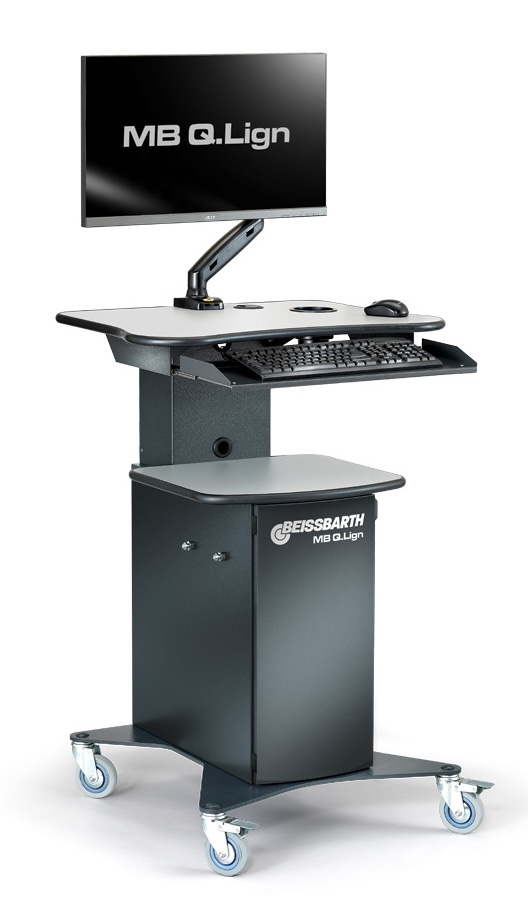

Mobilní kabinet s 27“ monitorem pro Mercedes-Benz

• obj. kód: BBT_1690201151
