BEISSBARTH BMW Q.LIGN – 3D geometrie se středovými kamerami, homologace pro BMW

Dostupné verze:

• BBT_1690200009 – s mechanickými (upínacími) držáky terčů BMW
• BBT_1690200027 – s magnetickými držáky terčů

Ultrarychlá, kompaktní 3D geometrie se středovými kamerami ve specifikaci pro servisy BMW / MINI / ROLLS ROYCE (homologace BMW od 4/2026). Systém pro seřízení geometrie kol bez potřeby vozíku s počítačem nabízí přístup ke všem výsledkům měření přes tablet odkudkoli ve vaší dílně. Q.Lign je kompletně bezdrátový a napájený vysoce výkonnými lithium-iontovými bateriemi, které poskytují plnou mobilitu a pomáhají maximálně využít prostor vaší dílny.

Komplet sestavený dle nových požadavků BMW s řadou automatických funkcí a včetně elektronické vodováhy volantu s konstantním připojením do softwaru, takže přesná poloha volantu je monitorována i při zvednutí vozidla.

• dvě verze dle držáků terčů: magnetické držáky na šrouby kola (100 mm) nebo originální mechanické držáky BMW Grip (uchycení bez kontaktu s diskem)

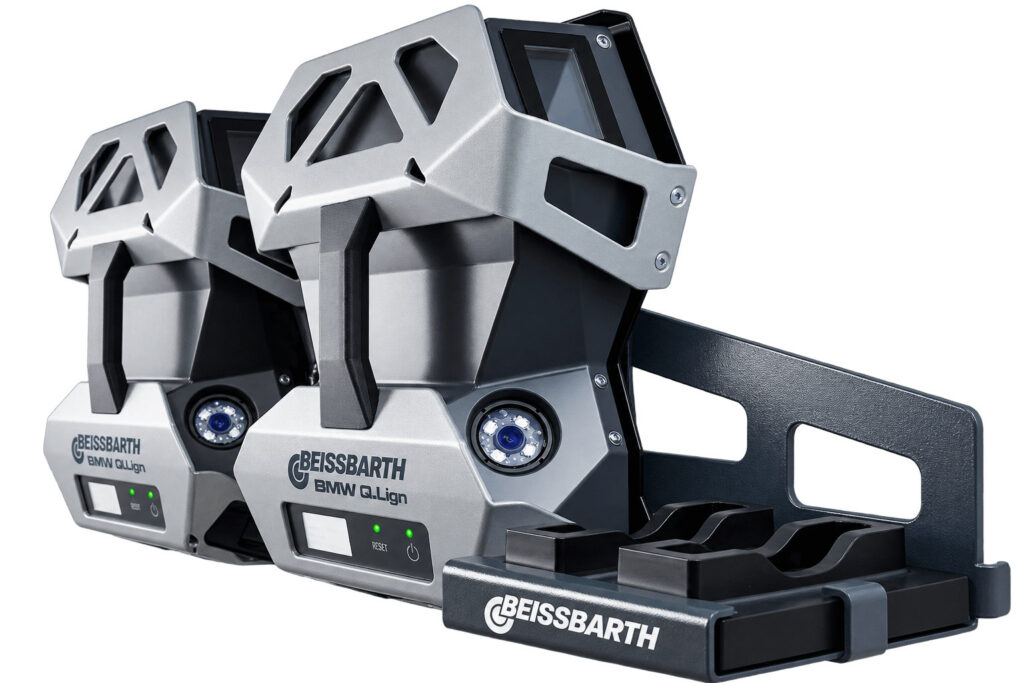

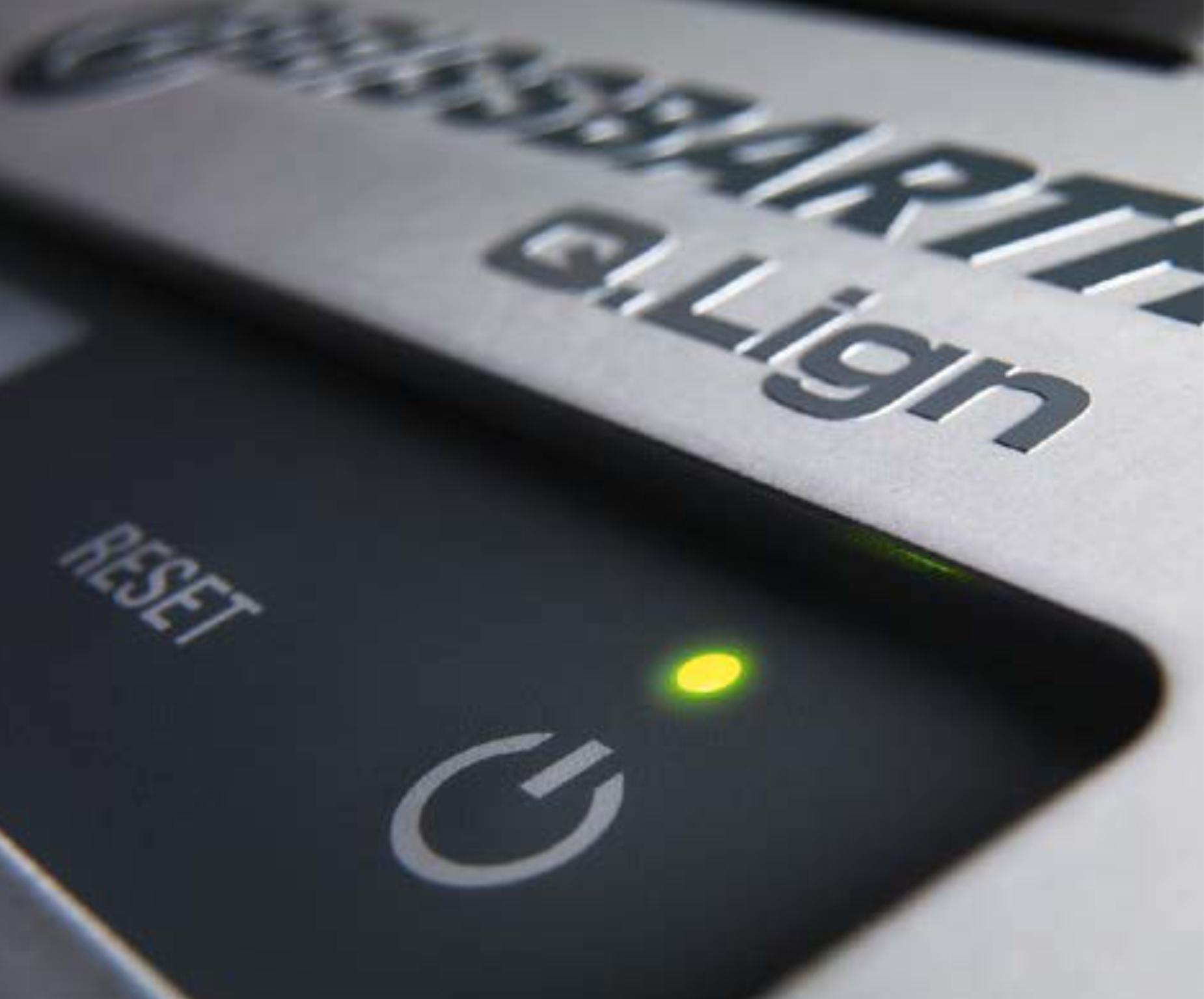

• 2x OLED kamery Q-LIGN se zobrazením měřených parametrů
• display modul – možnost streamování do TV, PC, notebooku, přenosného tabletu
• BMW Q-LIGN měřící software - online specifikace vozidel + přístup k nejnovějším specifikacím BMW
• sbíhavost, odklon a záklon kol přehledně zobrazené na čtyřech grafických polích v jednom zorném poli
• volné ruce pro seřízení podvozku s možností neustálého sledování hodnot
• intuitivní softwarové pracovní postupy
• ROMESS elektronická vodováha volantu integrovaná do SW - poloha volantu určena digitálně

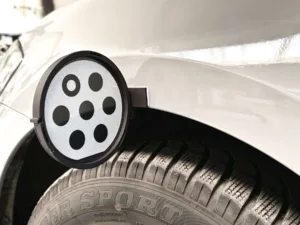

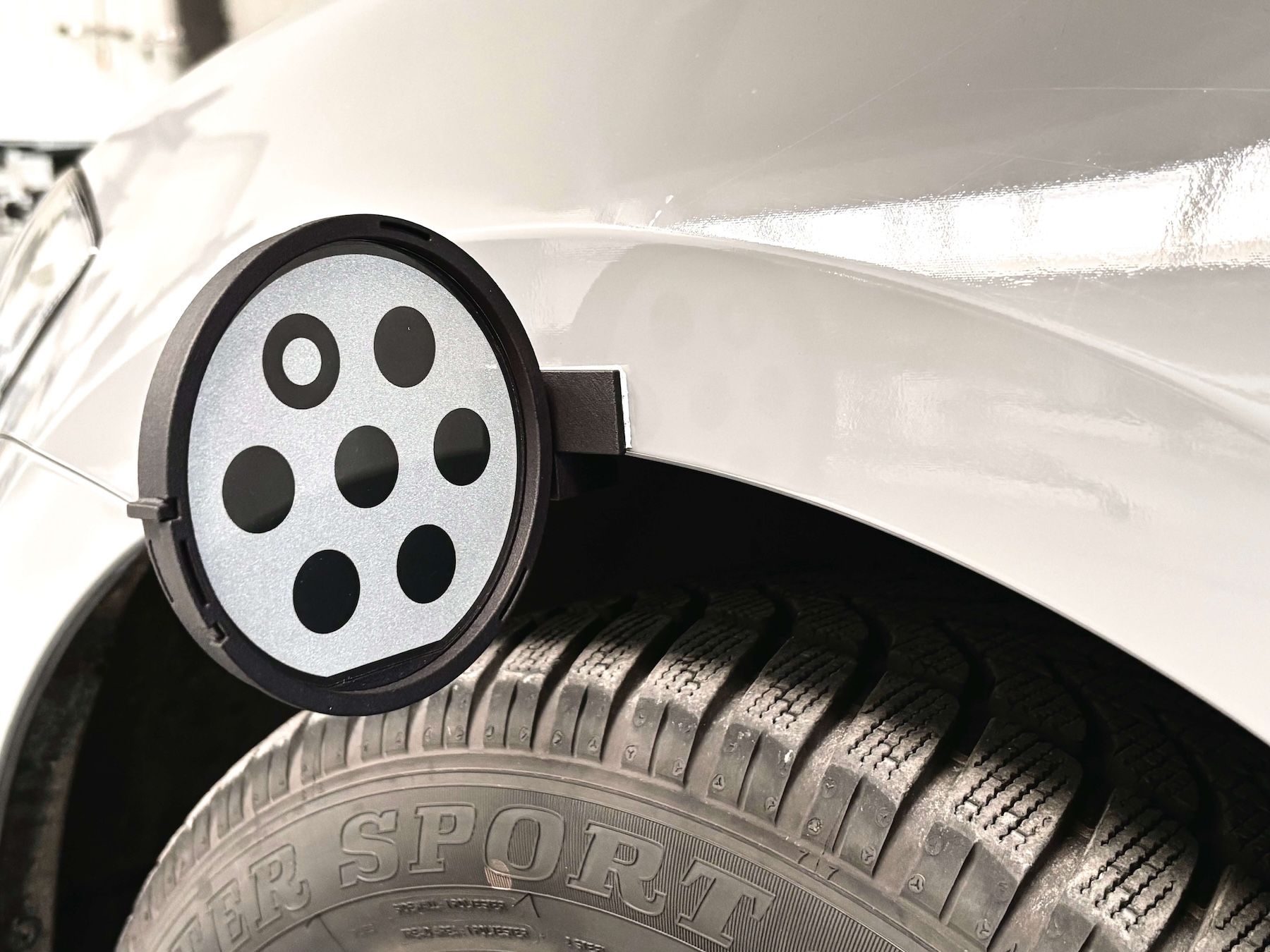

• automatické funkce: přenos dat do protokolu měření, měření světlých výšek, identifikace polohy vozidla
• přesné a komfortní, zcela bezkabelové měření
• kompletní funkční složení

Obsah sady:

• 2x Li-Ion nabíjecí akumulátory pro OLED kamery
• 4x držáky terčů (dle verze - magnetické nebo mechanické OE)
• 4x snímací terče s automatickou identifikací polohy vozidla
• 2x adaptéry pro umístění kamer na jakýkoli plošinový zvedák
• tablet

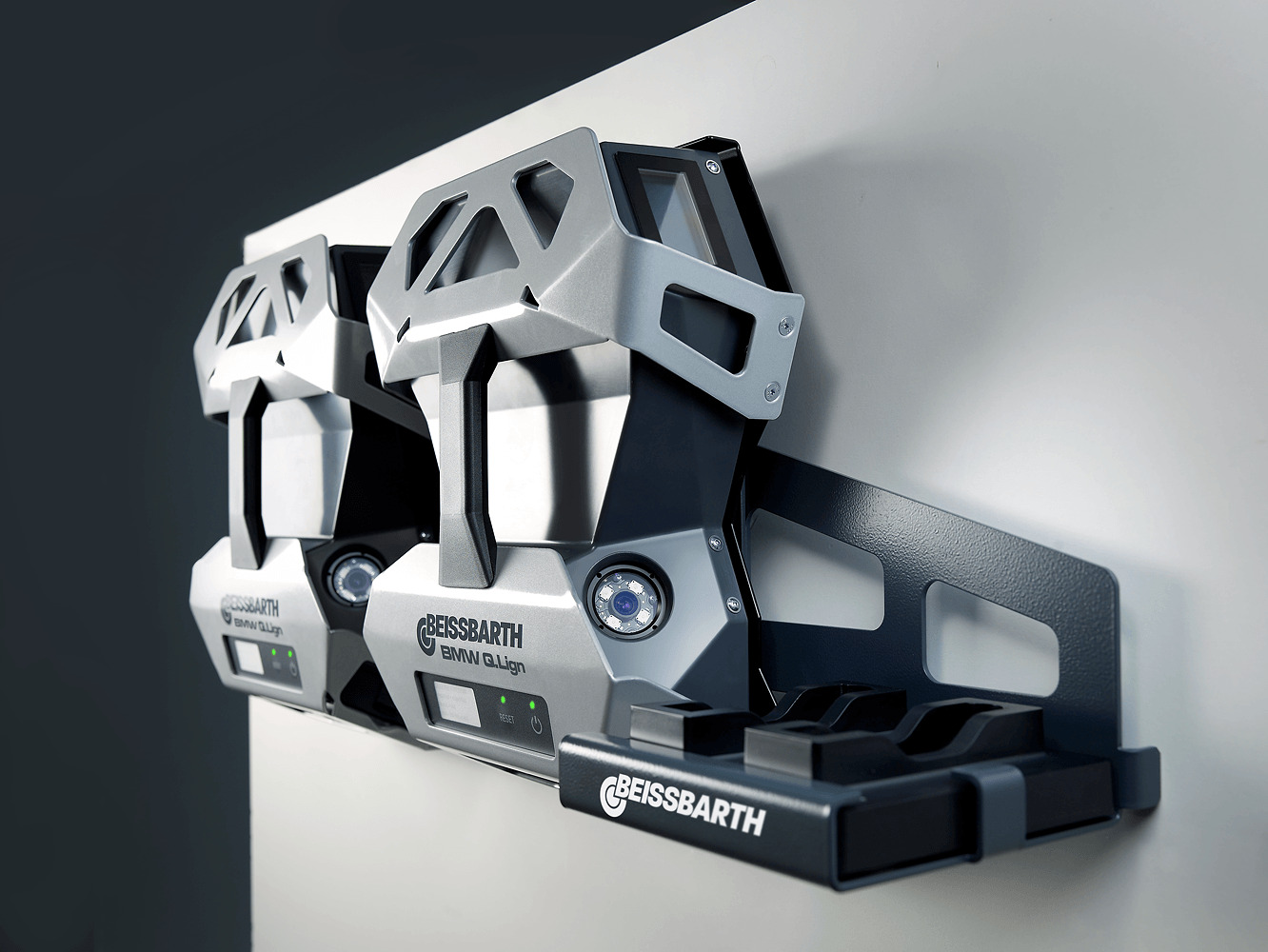

• stěnový držák kamer a nabíjecích akumulátorů

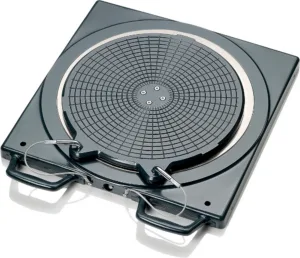

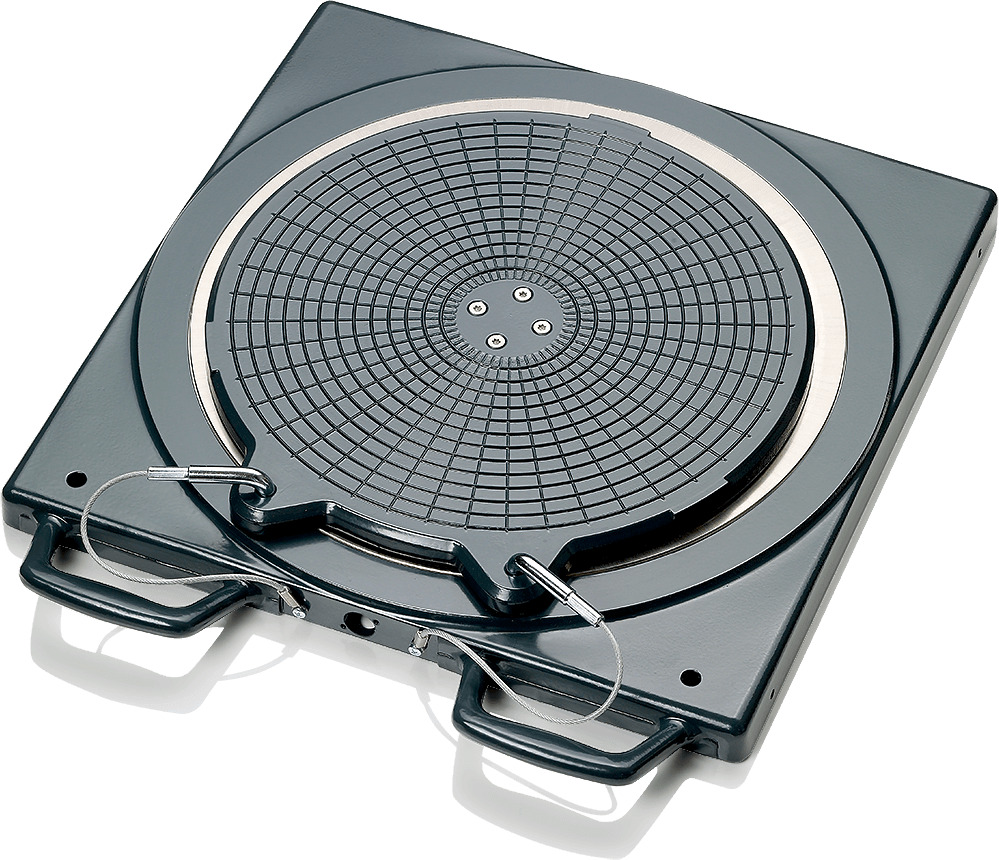

• přední elektronické otočné desky
• přejezdové vyrovnání při posuvu vozidla
• držák volantu a brzdového pedálu

Technická data:

• napájení: 90–264 V | 1 fáze | 47–63 Hz
• měřicí systém: 3D
• hmotnost: 80 kg
• přenos dat: bezdrátový
• příkon: 45 W
• kapacita baterie: 99 Wh
• velikost kola: 850 mm
• nosnost na otočný talíř: 2 000 kg
• rozvor: 1 800 – 5 000 mm

OEM Clamps BMW - rychloupínací svorky na kola pro BMW (4 ks)

• obj. kód: BBT_1690801001
• homologováno společností BMW (pro vozy BMW / Mini) - pro průměry kol do 850 mm
• pro originální ráfky BMW s polyuretanovým kontrolním otvorem 4x100 mm a 5x120 mm
• distanční podložky sedí přímo na náboji kola, proto není nutná kompenzace házivosti ráfku
• zajišťuje rychlou a bezpečnou instalaci na vozidlo
• nejvyšší přesnost měření
• vhodné pro systémy CCD a Q.Lign

MagneticClamps - magnetické držáky terčů na matice kol (4 ks)

• obj. kód: BBT_1690701521 - 100 mm / BBT_1690701508 - 75 mm
• rychlé a šetrné upevnění na šrouby kola místo na ráfek
• vhodné pro ráfky v provedení 3 / 4 / 5 / 6 děr
• bezpečná centrální podpora pro vysoce přesná měření

Volitelné příslušenství:

Q.Grip - bezdotykové držáky terčů na kola (4 ks)

• obj. kód: BBT_1690101010
• nejnovější úroveň „Touchless“ (bezdotykových) kolových držáků na terče
• upevnění za méně než 5 sekund a bez kontaktu s diskem (bez rizika poškrábání disku)
• patentovaný systém ultrarychlého nastavení pro různé průměry kol (bez otáčení kličkou)
• tři uchopovací ramena pro bezpečné a přesné držení během procesu měření
• není třeba demontovat poklice
• rozpětí ramen 525 - 835 mm (pro průměr kola  20,6" - 32,8")

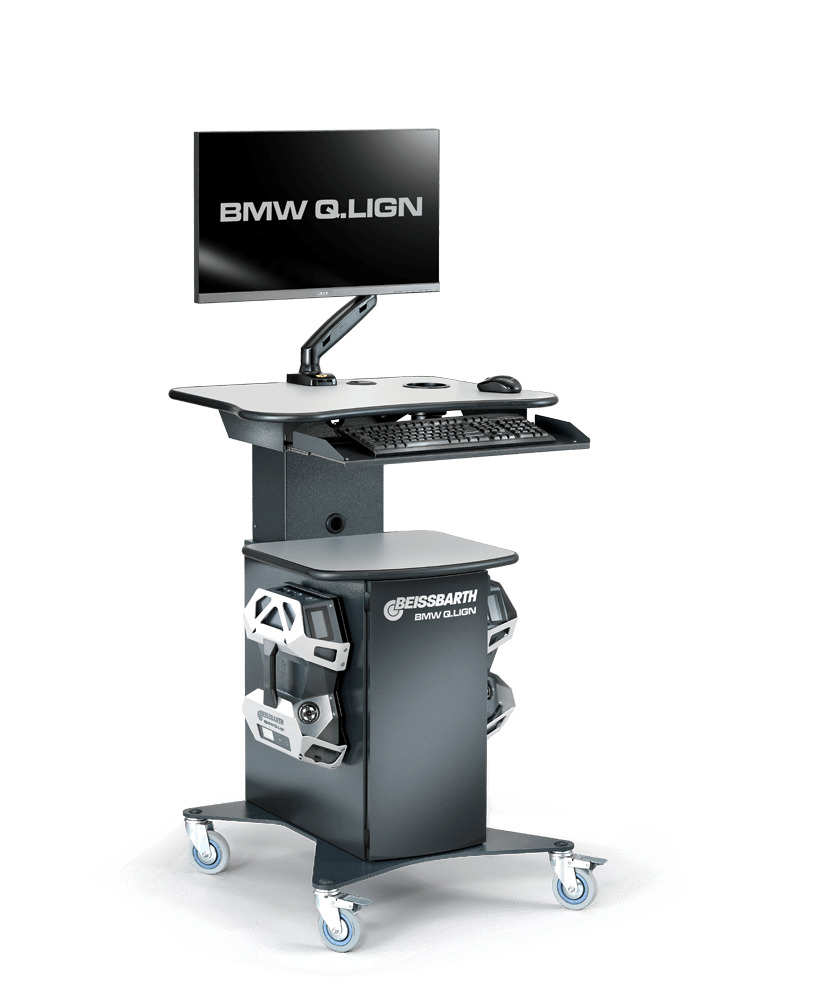

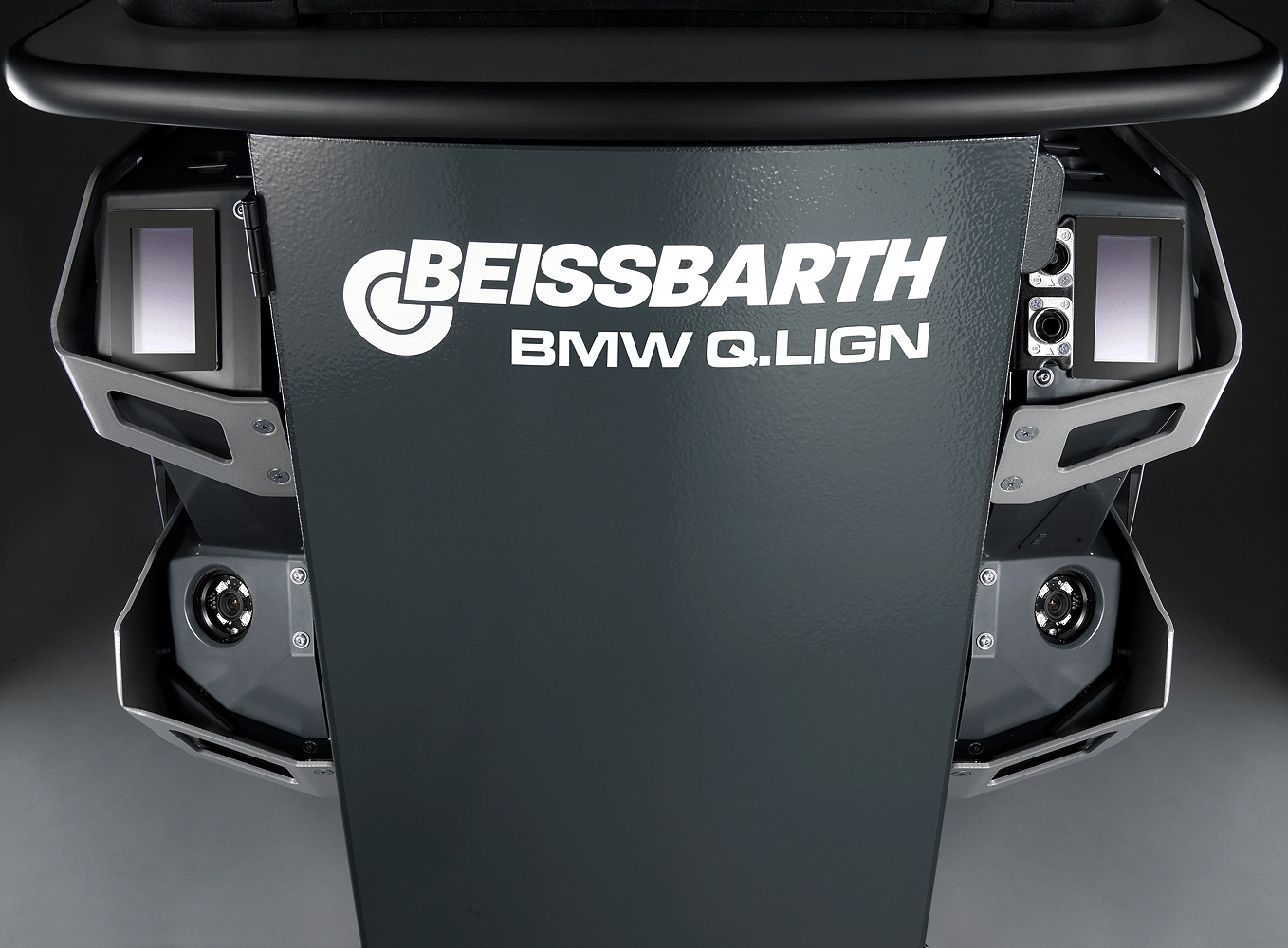

• BBT_1690201152 - mobilní kabinet s 27“ monitorem
• BBT_1690401028 - zadní otočná deska pro 4 sloupové zvedáky bez integrovaných zadních posuvných desek
