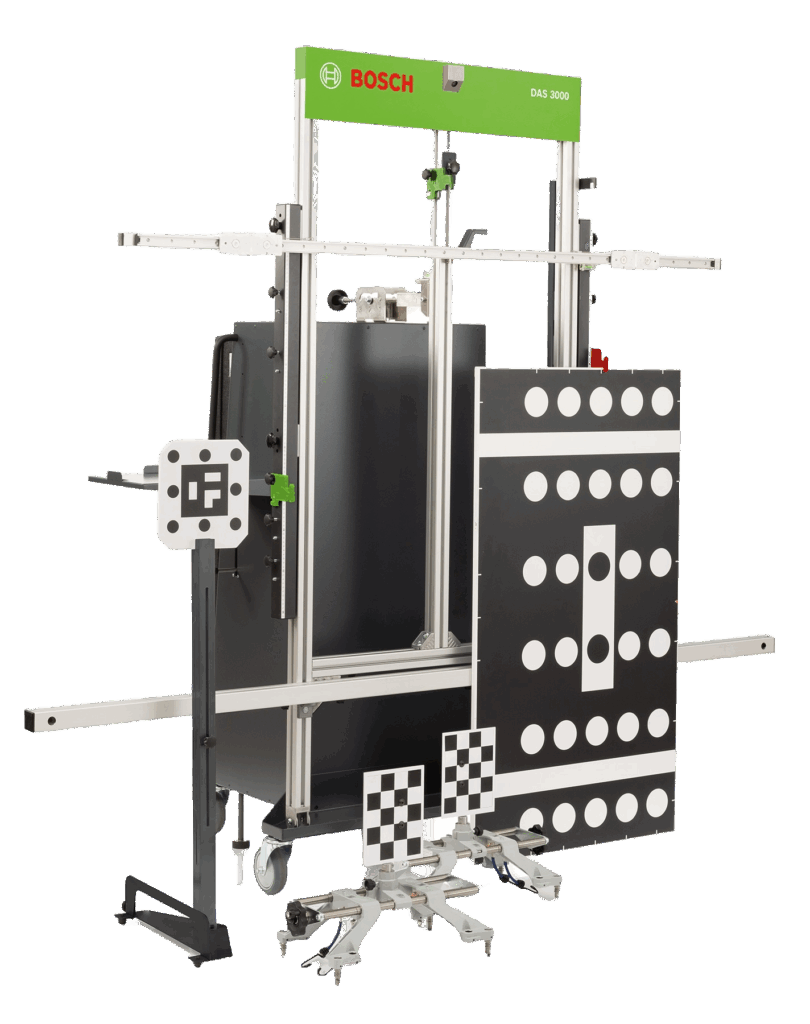

BOSCH DAS 3000 S20 - kalibrace asistenčních systémů (ADAS)

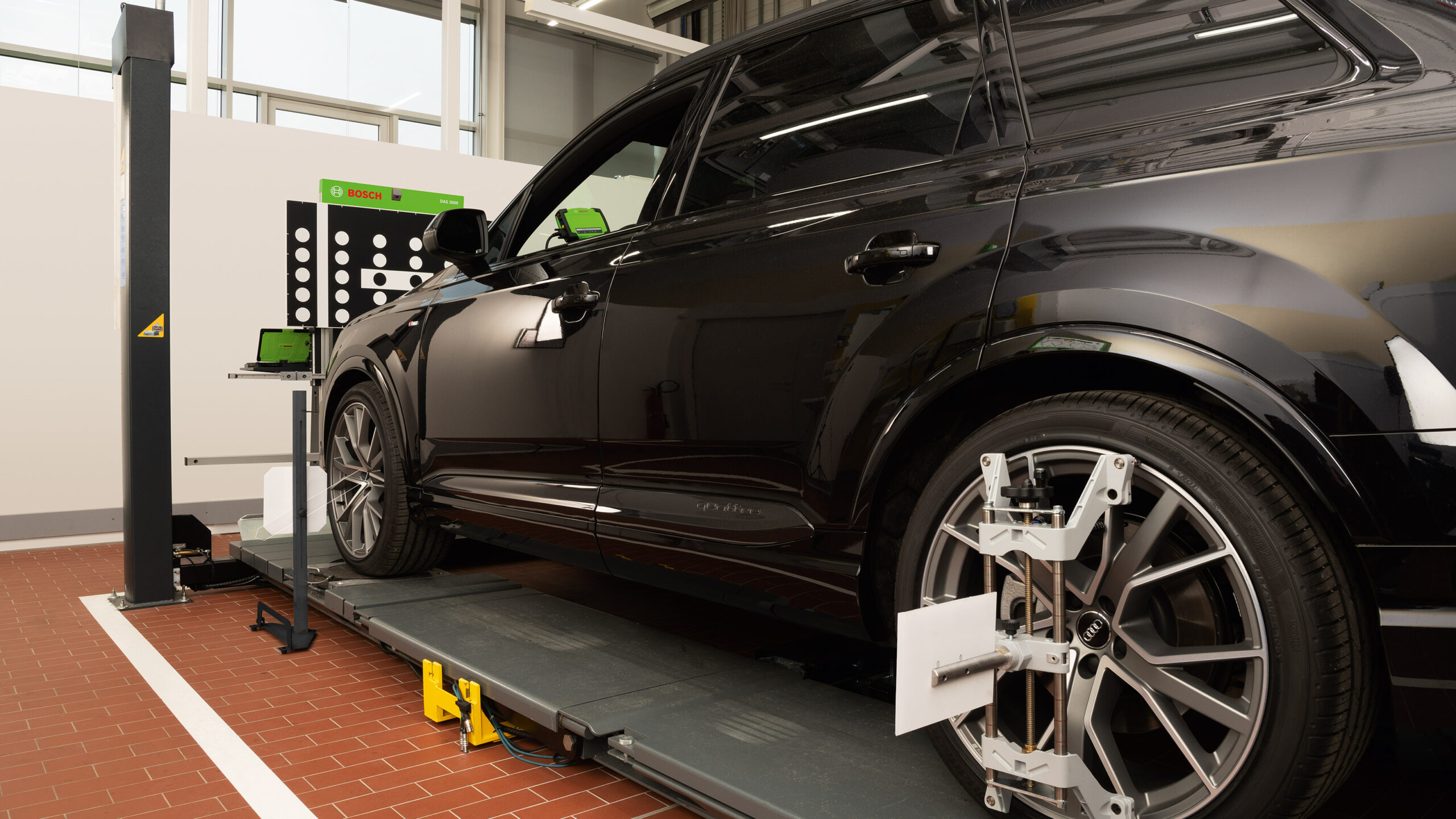

Kalibrační zařízení pro rychlé a přesné nastavení kamer, radarů a dalších senzorů pokročilých asistenčních systémů moderních automobilů (ADAS). Proces využívá kalibračních terčů definovaných pro jednotlivé modely většiny známých výrobců a probíhá s pomocí diagnostického testeru Bosch KTS a dílenského softwaru Bosch Esitronic 2.0 - profesionální a rychlý přístup k různým diagnostickým postupům kalibrace asistenčních systémů řidiče jednotlivých automobilek.

Vhodné např. pro správnou kalibraci systémů:

• ACC - Active Cruise Control (adaptivní tempomat)
• FCW - Forward Collision Warning (varování před kolizí)
• LDW/LKA - Lane Assistance system (asistenční systém pro jízdu v jízdních pruzích).

• robustní dobře ovladatelná konstrukce umožňuje rychlé nastavení zařízení
• inovativní multifunkční příslušenství a výběr nastavitelných kalibračních terčů pro široké použití
• kalibrace konkrétního vozu pomocí softwaru ESI[tronic] v kombinaci s danými pracovními postupy a polohováním terčů
• robustní vozík s mimořádně velkými koly pro snadnou manipulaci v dílně
• univerzální příslušenství k montáži více desek terčů na vozík s tyčí pro magnetické upevnění komponentů
• rychlá a přesná 1bodová, 2bodová a sekvenční kalibrace

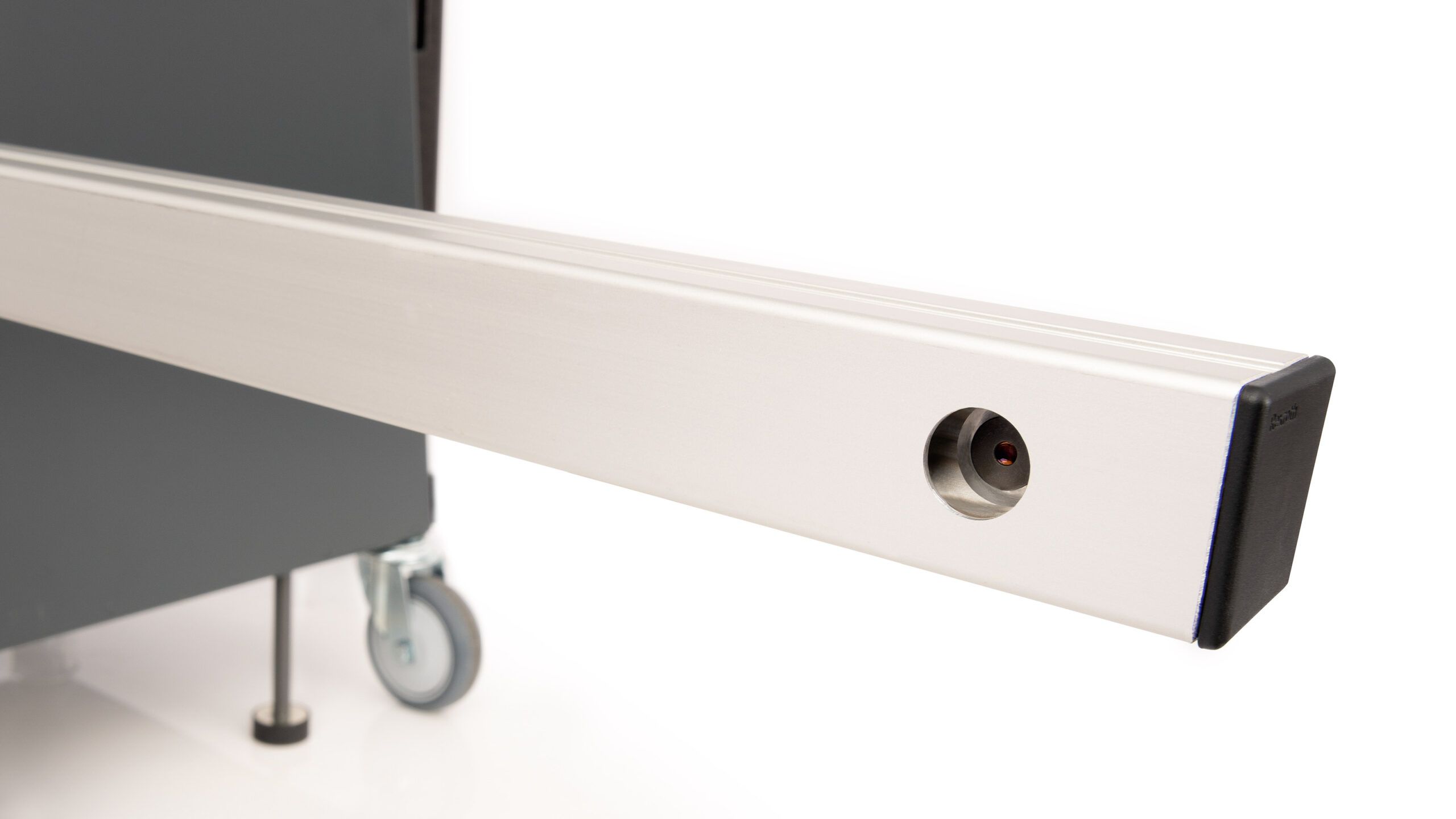

• postupy pro kamery a software měří vzdálenost k vozidlu a k hnací nápravě plně digitálně (rychlé a přesné polohování)

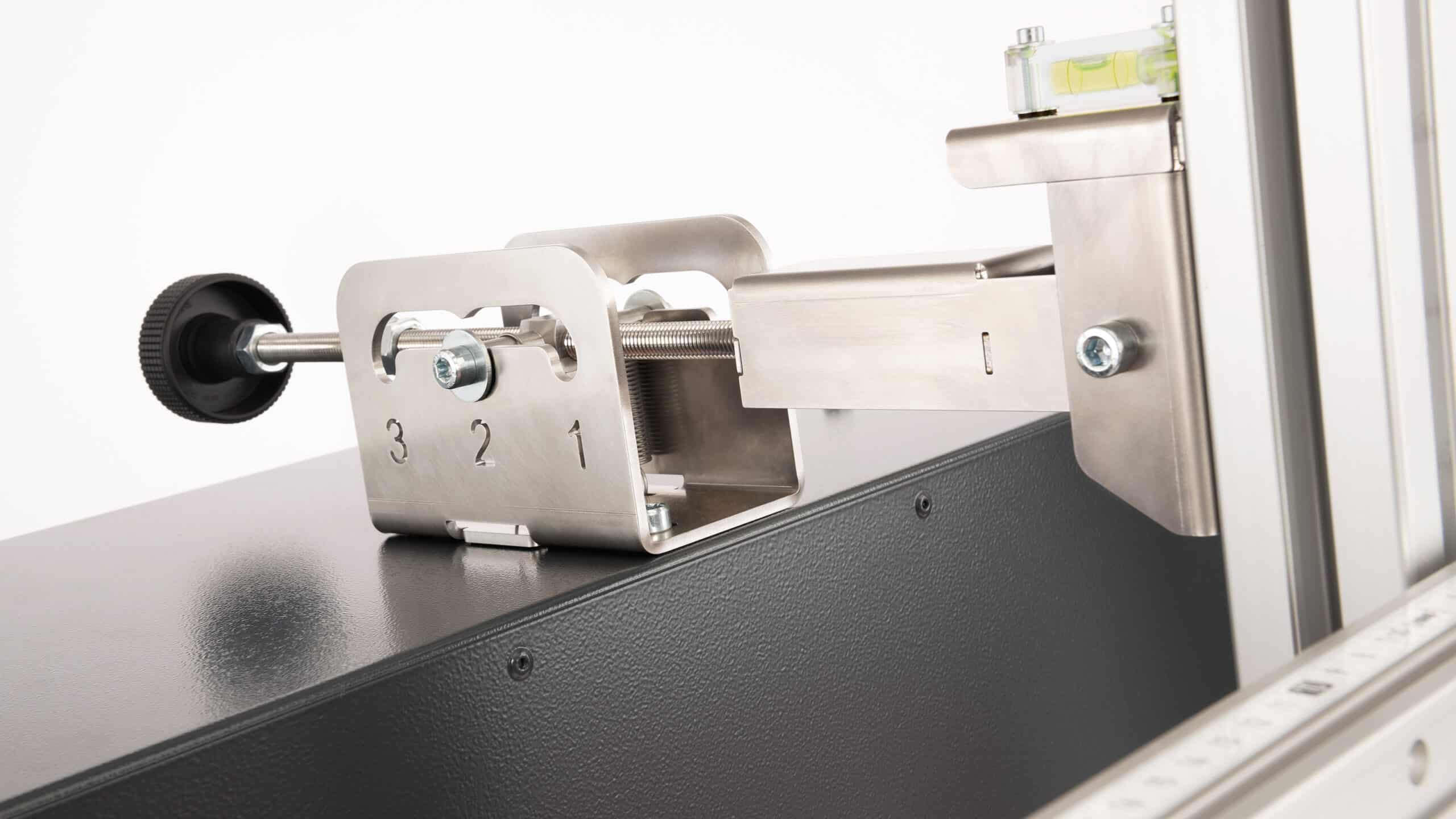

• univerzální příslušenství s integrovaným jemným nastavením úhlu sklonu v horní části zařízení
• příslušenství s výškovým posunem a nastavením úhlu natočení pro efektivní přednastavení pracovních prostorů
• multifunkční XL deska pokrývá všechny výšky OEM radarů a vyžaduje pouze hrubé boční umístění
• rozměry (v x š x h) 2090 x 2030 x 730 mm / hmotnost cca 120 kg

Technické údaje:

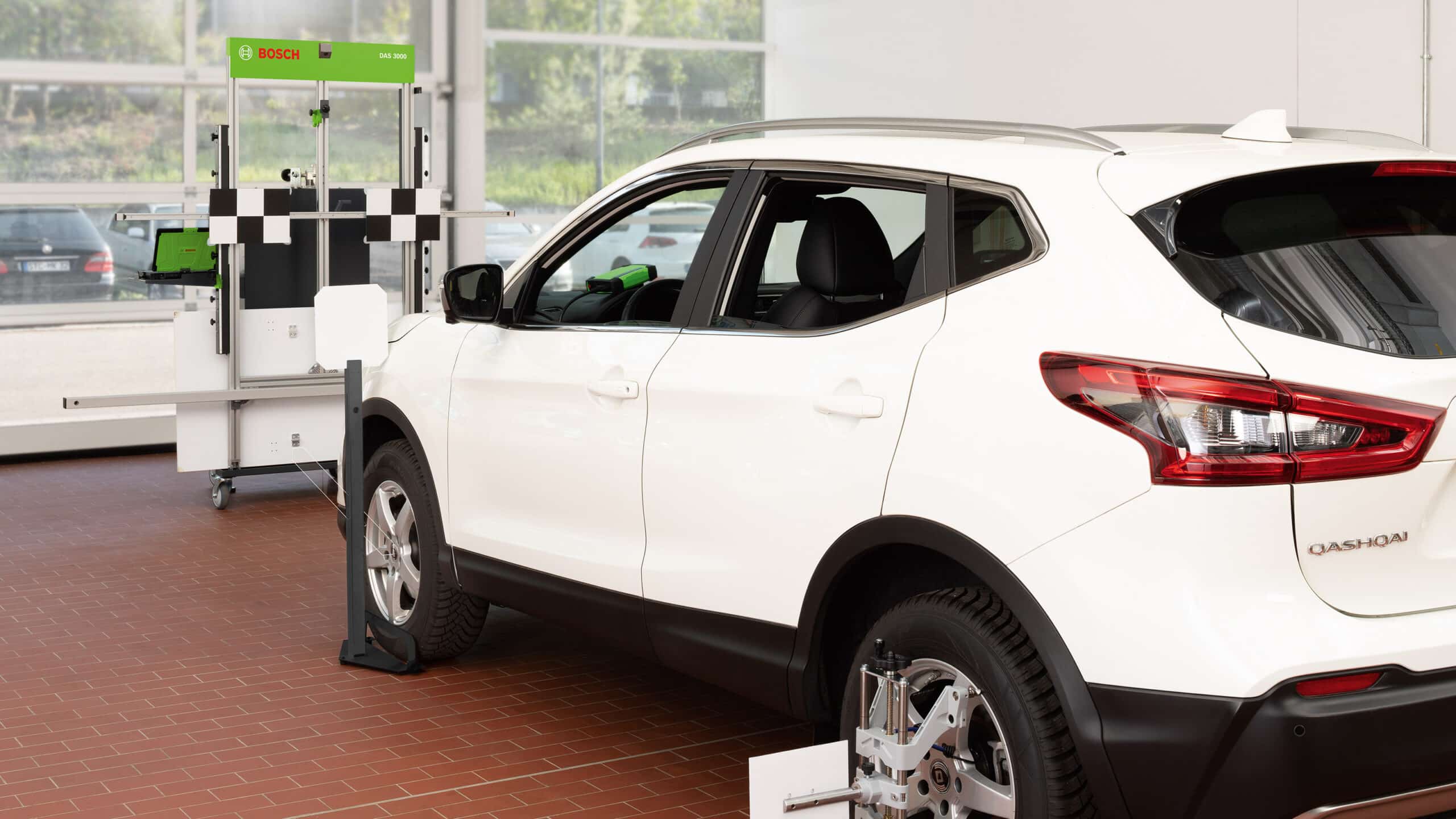

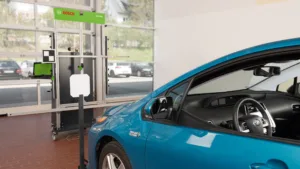

Kalibrace předního radaru

• pokrytí vertikálních montážních poloh radaru na vozidle 260 –1000 mm
• největší posun boční montážní polohy +/- 750 mm

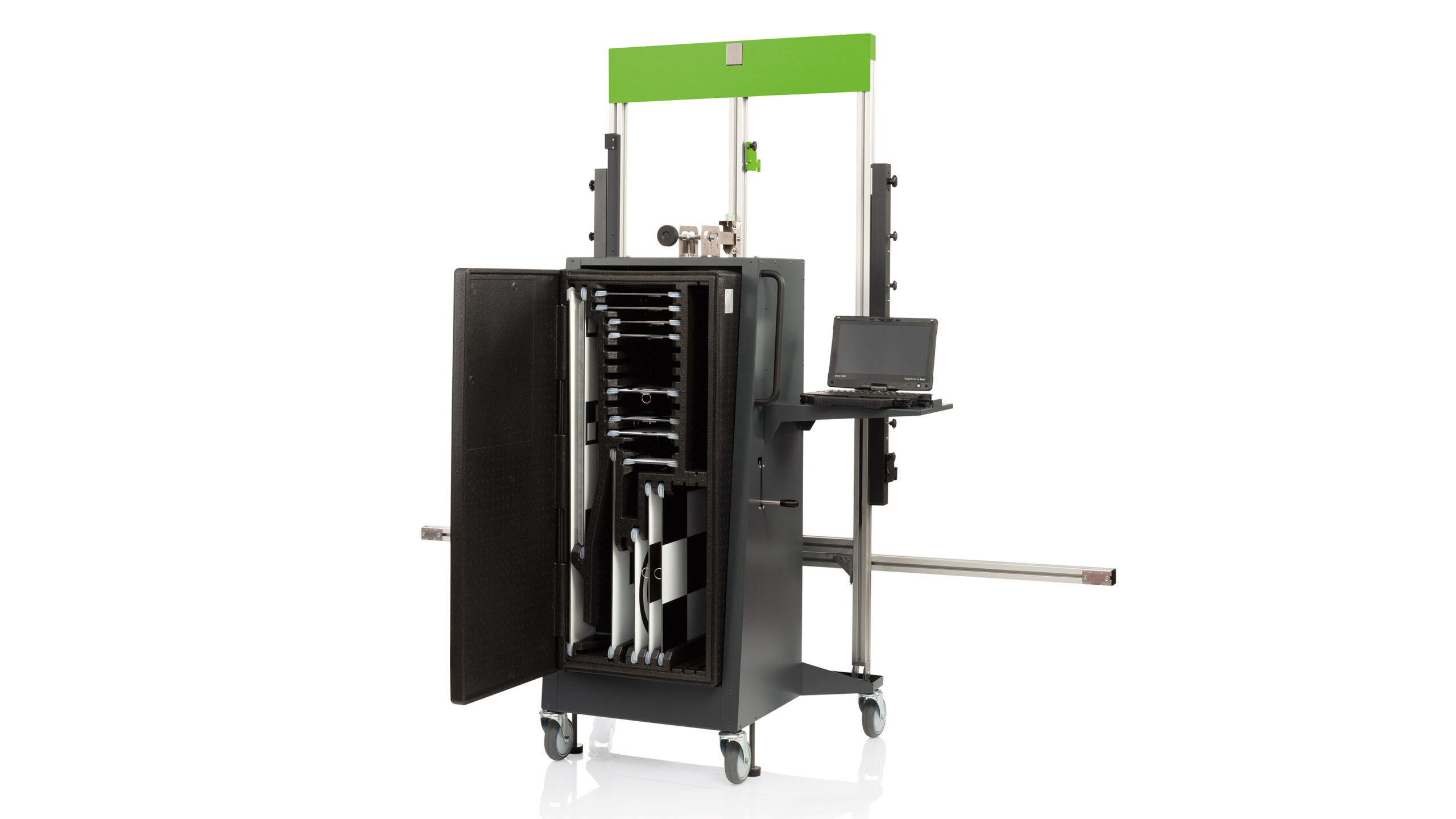

Kalibrace přední kamery s Multi-Target-Shop

• nastavení offsetu pro měřicí platformy 0 – 300 mm

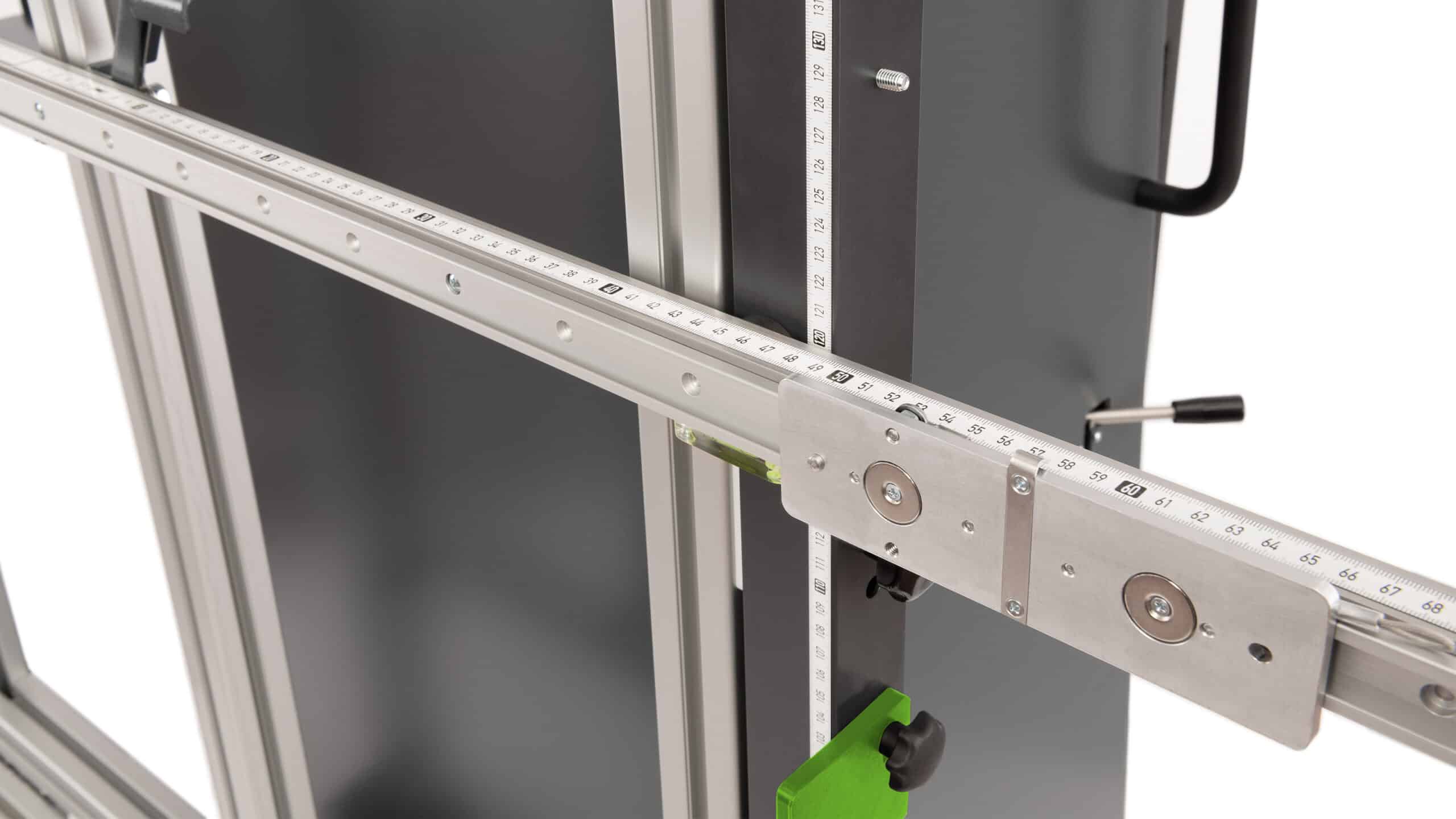

• výškově nastavitelná měřicí lišta 700 mm – 1850 mm
• rozsah dráhy vozíků s terči +/- 800 mm

Pracovní rozsah měřicího systému computer vision

• rozchod vozidla 1650 mm – 2200 mm
• měření vzdálenosti 0,4 – 6 m
• virtuální středová linie max. 6 m
• měření geometrické jízdní osy max. 8 m
• rozsah upevnění na kola 13 – 22” (volitelně 23 – 28“)
